Блок подготовки газа БПГ



Блоки подготовки газа (БПГ) разработаны и изготавливаются в соответствии с требованиями ТУ У 29.1-32825921.001-2004 и ДНАОН Украины 0.00-1.07-94 "Правила строения и безопасной эксплуатации сосудов, которые работают под давлением".

      БПГ предназначены:

- для очистки неагрессивных газов, природного газа, газовоздушных смесей, а также воздуха от твердотельных механических загрязнений, аэрозольной воды и масла;

- для защиты от загрязнений и преждевременного износа КИП, автоматики, газоучетного и газорегулирующего оборудования КС, ГРС, АГНКС, газовых турбин и узлов учета газа;

-  для защиты от преждевременного износа, погрешностей в работе технологического оборудования:

  • - газораспределительных станций (ГРС);
  • - подземных хранилищ газа (ПХГ);
  • - компрессорных станций (КС);
  • - газораспределительных пунктов (ГРП и ГРШ);
  • - АГНКС, АГЗС;
  • - узлов редуцирования газа;
  • - очистки топливного газа газовых турбин КС;
  • - счетчиков газа всех типов;
  • - датчиков и приборов автоматики, систем контроля и управления;
  • - приборов и оборудования работающих в импульсном режиме;
  • - другого технологического оборудования ГРС, ПХГ, КС, ГРП, АГНКС и др. объектов.

   БПИГ изготавливаются на максимальное рабочее давление среды до 1,6 МПа, 6,3 МПа и 10,0 МПа.

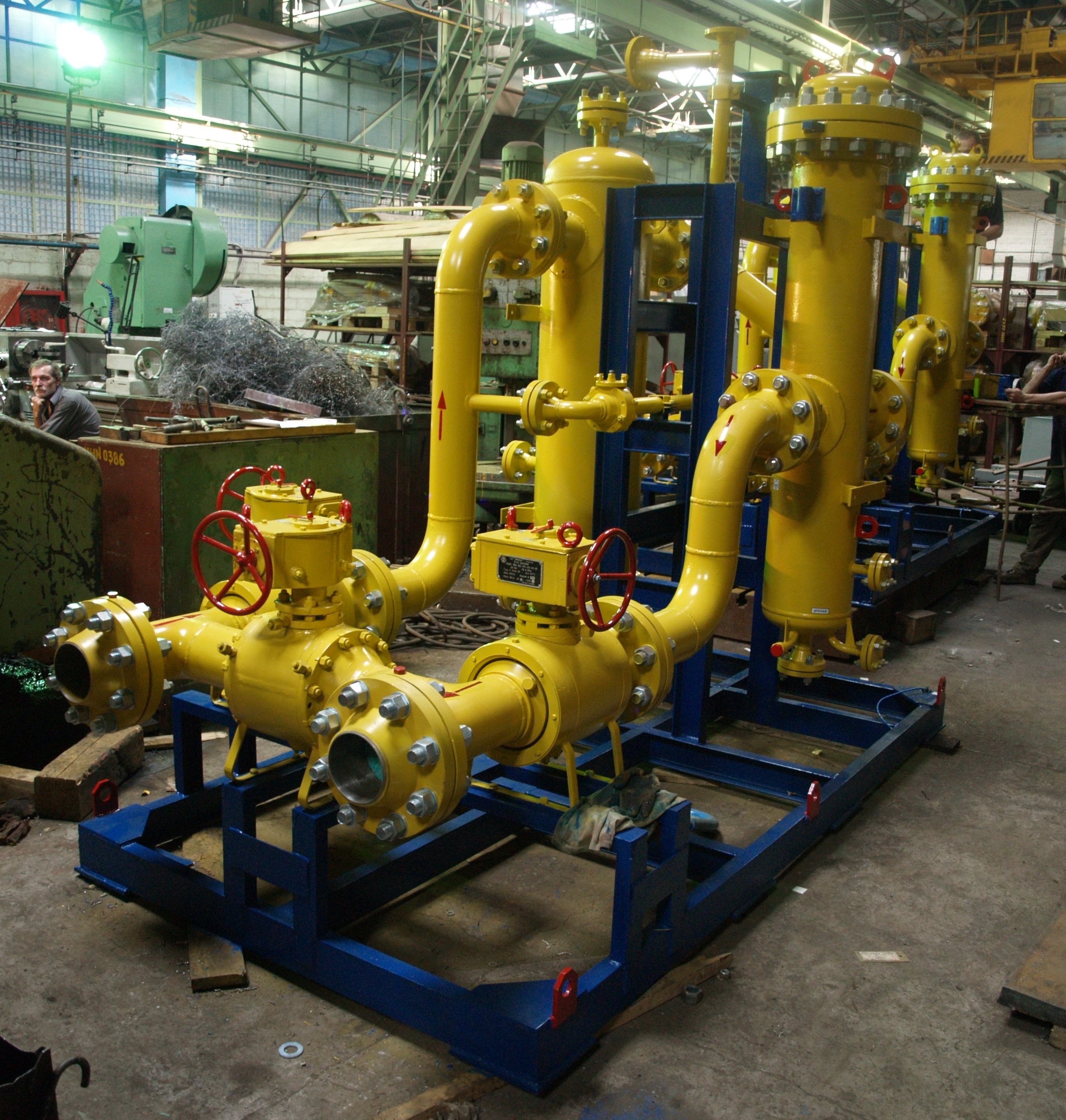

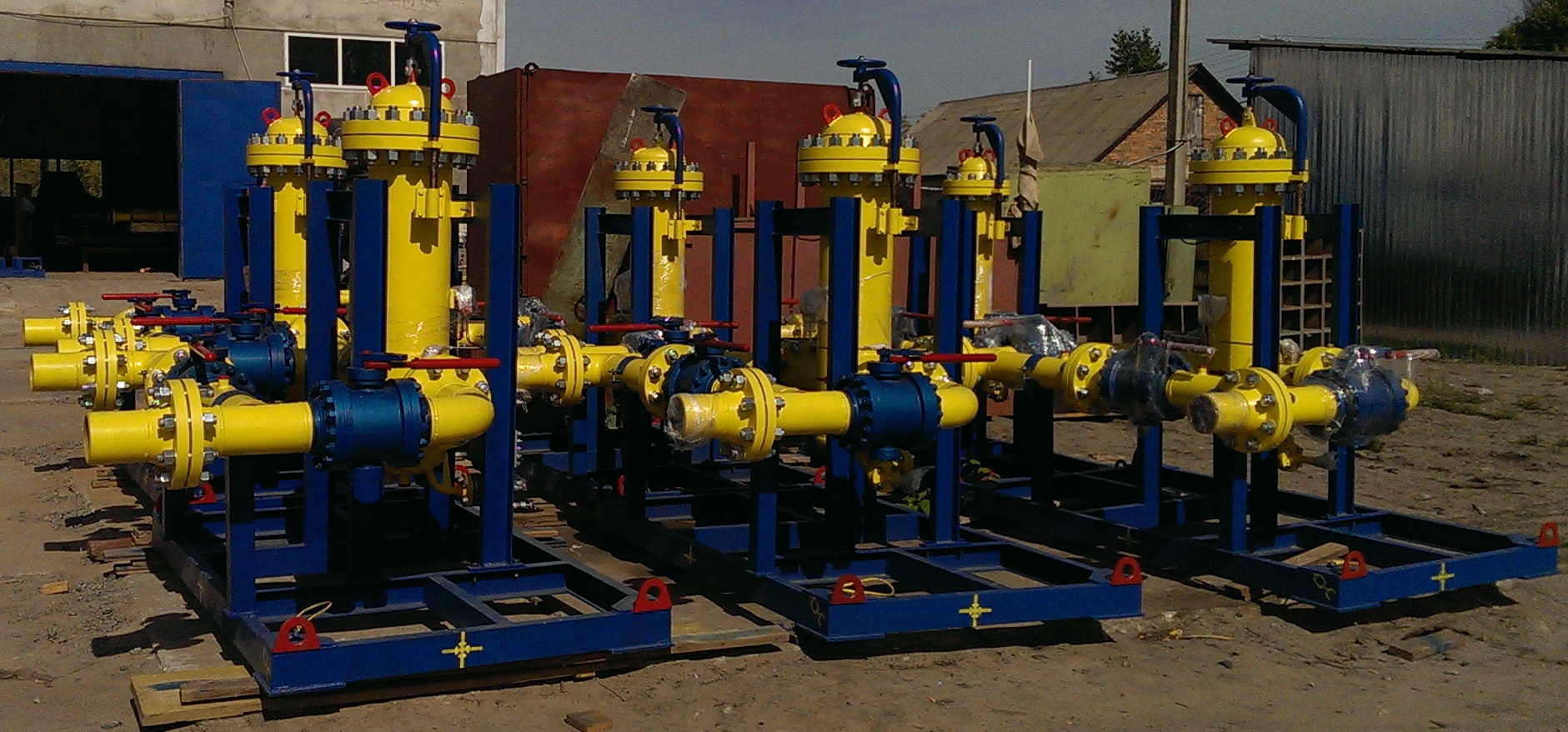

   Конструктивно, блок подготовки газа БПГ может иметь:

        - 1 линию очистки газа и байпасную линию;

    - 2 линии очистки газа (основную и резервную) которые могут работать попеременно с целью технического обслуживания одного  из  фильтров   ФСГ и  байпасную линию;

        - 2  и  более линии  очистки  газа, которые  работают  одновременно и  мощность  блока по очистке   газа   состоит  из  суммарных мощностей  линий  очистки,  при этом  DN входного и выходного коллектора блока превышает DN входных и выходных патрубков фильтров ФСГ;

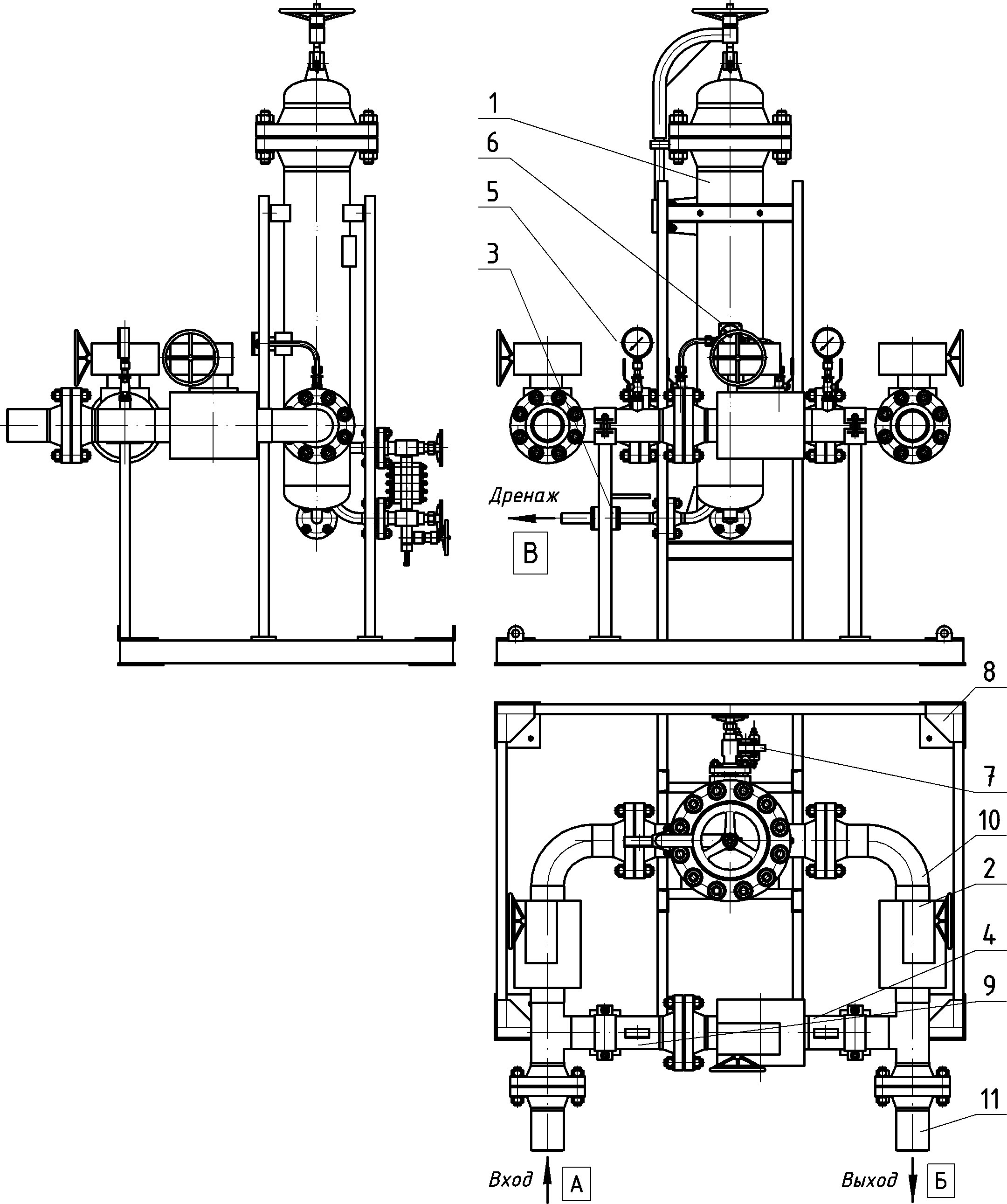

Рисунок 1 - Схематичное изображение блока подготовки газа с одной линией очистки газа и байпасной линией

1. Фильтр-сепаратор тонкой очистки ФСГ; 2. Кран шаровый; 3. Кран шаровый дренажной линии; 4. Байпасная линия; 5. Контрольный манометр; 6. Индикатор перепада давления ; 7. Указатель уровня (рамка); 8. Рама с опорами; 9. Входной трубопровод (коллектор); 10. Выходной трубопровод (коллектор); 11. Ответные фланцы с участками.

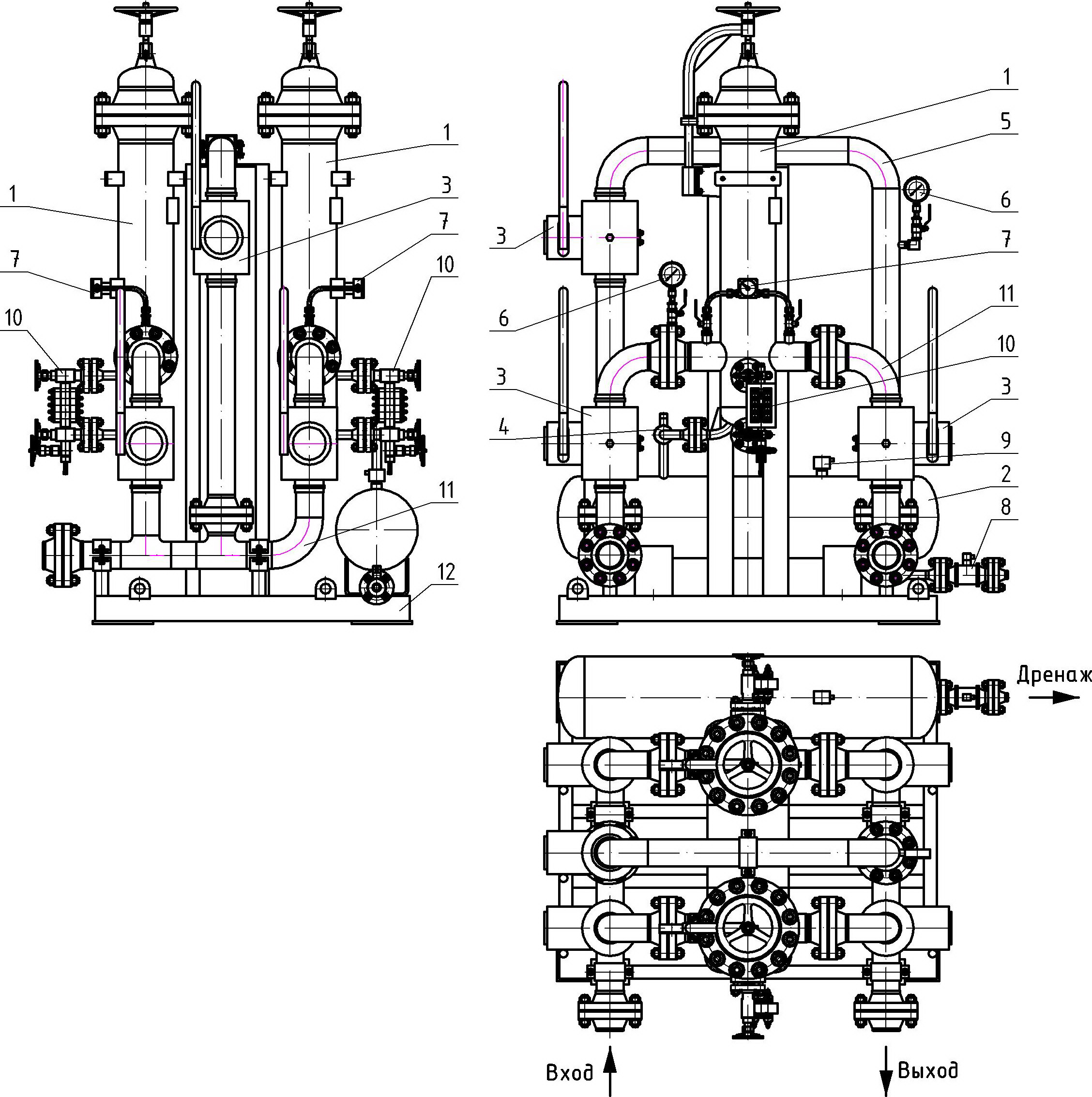

Рисунок 2 - Схематичное изображение блока подготовки газа с двумя линиями очистки газа и байпасной линией

1. Фильтр-сепаратор тонкой очистки ФСГ; 2. Емкость сбора конденсата ЕСК; 3. Кран шаровый; 4. Кран шаровый дренажной линии; 5. Байпасная линия; 6. Контрольный манометр; 7. Индикатор засоренности фильтра; 8. Сбросной дренажный клапан; 9. Сигнализатор уровня; 10. Указатель уровня (рамка); 11. Технологические трубопроводы; 12. Рама с опорами.

Таблица 1 - Основные характеристики БПГ

Наименование параметра Единица измерения

Показатели
 Рабочая среда - Неагрессивные газы, природный газ, газовоздушные смеси, воздух
 Рабочее давление, не более
 МПа 0,6; 1,6; 6,3; 10,0
 Температура окружающей среды 0С от минус 40 до плюс 50
 Условный проход входных и выходных фланцев
 мм от 25 до 300
 Максимальная производительность Qmax
 нм3/ч от 280 до 529 300
 Максимальная скорость течения рабочей средыв трубопроводах БПГ
 м/с 25
 Номинальная тонкость фильтрации мкм 5*
 Эффективность очистки от механических твердотельных загрязнений, не менее % 99,0
 Эффективность сепарации жидких и аэрозольных фракций, не менее % 97,0

 Перепад давления на блоке:

 - начальный перепад давления при чистых фильтроэлементах, не менее

 - максимально допустимый перепад давления, при котором необходимо производить замену фильтрующего элемента

 МПа

 0,001 - 0,015



0,2
 Материал фильтрующих элементов в корпусах фильтров -  Фильтрующий элемент тип ФТП из термопластических полимеров
 Материал основных деталей блока - Углеродистая сталь (Ст.20, О9Г2С)
 Скорость коррозии мм/год 0,1
 Срок службы, не менее лет 25

   * Тонкость фильтрации зависит от установленного фильтрующего элемента в фильтре, изменяется в зависимости от требований Заказчика и может составлять от 5 до 100 мкм.

Таблица 2 - Стоимость блоков подготовки газа БПГ

№ п/п

Тип и условное обозначение

 БПГ

 Каталожный номер по КД

Условный проход DN, мм

 Стоимость БПГ, в т.ч.  НДС, грн.
1    БПГ-ФСГ-80-6,3/L-1   АЖАЦ.061420.033 80 Предоставляется по требованию
2
    БПГ-ФСГ-100-6,3/L-1   АЖАЦ.061420.028 100 Предоставляется по требованию
3    БПГ-ФСГ-150-6,3/L-1   АЖАЦ.061420.029 150
 Предоставляется по требованию
4    БПГ-ФСГ-200-6,3/LS-1   АЖАЦ.061420.030 200 Предоставляется по требованию

  Фильтры-сепараторы газа ФСГ комплектуются индикаторами степени перепада давления, установленных в фильтрах. В комплект фильтров также входят указатели уровня (рамки), предназначены для визуального контроля уровня жидкости в отстойнике фильтра.

   Для контроля уровня жидкости (конденсата) в емкости сбора конденсата ЕСК и своевременного сброса в накопительную емкость предусмотрены сигнализатор уровня  и сбросной дренажный клапан.

   По требованию Заказчика может быть предусмотрен электроподогрев и теплоизоляция емкости сбора конденсата ЕСК  и нижнюю часть фильтра  в котором размещен отстойник для накопления загрязнений.

   Технические характеристики, стоимость и условия поставки БПИГ будут предоставлены Заказчику по требованию.
