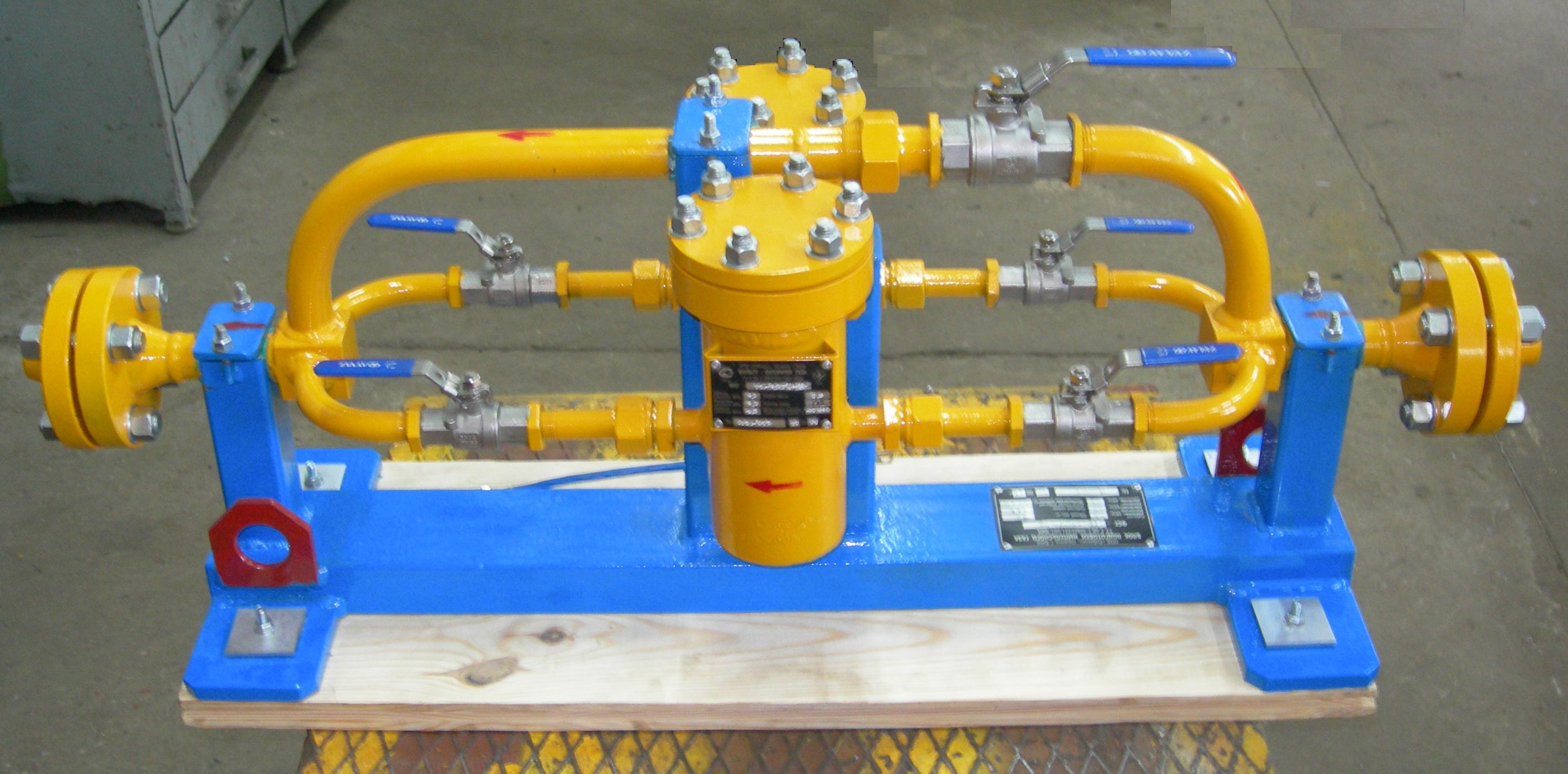

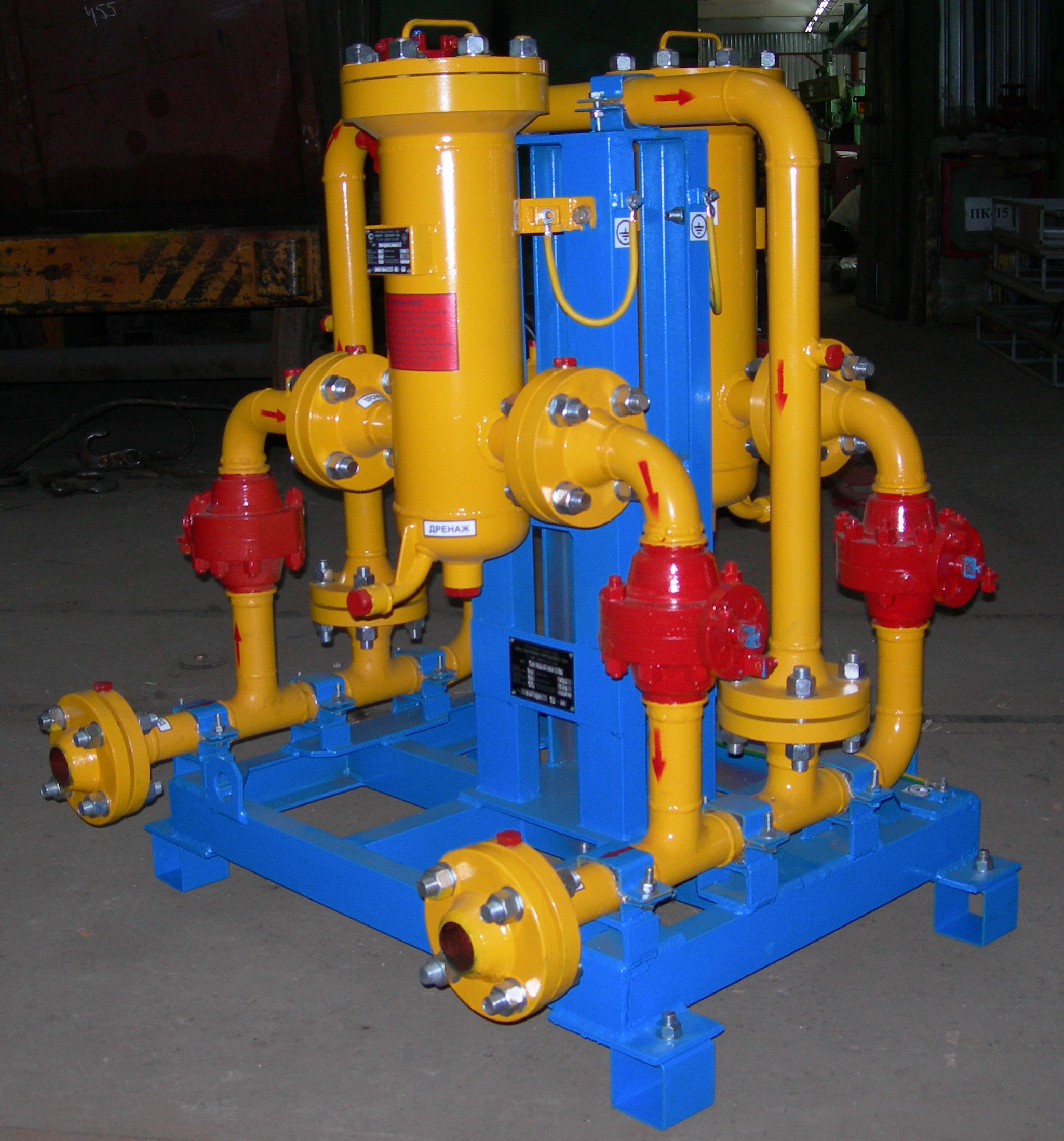

Блоки подготовки импульсного газа (БПИГ) разработаны и изготавливаются в соответствии с требованиями ТУ У 29.1-32825921.001-2004 и ДНАОН Украины 0.00-1.07-94 "Правила строения и безопасной эксплуатации сосудов, которые работают под давлением".
БПИГ предназначены для защиты от загрязнений и преждевременного износа КИП, автоматики, пневмосистем запорно-регулирующих устройств магистральных газопроводов и работают в импульсном, пусковом и постоянном режимах.
БПИГ изготавливаются на максимальное рабочее давление среды до 1,6 МПа, 6,3 МПа и 8,0 МПа.
Основные параметры и технические характеристики БПИГ на рабочее давление до 1,6 МПа
| Условное обозначение фильтра и тип корпуса | Условный проход присоединительных патрубков DN, (мм) | Максимальное рабочее давление среды в корпусе PNmax, (МПа) |
Производительность *Qmax, (нм3/час) |
| БПИГ-ФСГ-10-1,6/L | 10 | 1,6 | 84 |
| БПИГ-ФСГ-15-1,6/L | 15 | 190 | |
| БПИГ-ФСГ-20-1,6/L-02 | 20 | 270 | |
| БПИГ-ФСГ-25-1,6/L-02 | 25 | 422 | |
| БПИГ-ФСГ-50-1,6/L-03 | 50 | 1690 |
* Производительность фильтров приведена при рабочем давлении среды 1,6 МПа и скорости потока 25 м/с. При изменении указанных характеристик изменяется и производительность фильтра.
Основные параметры и технические характеристики БПИГ на рабочее давление до 6,3 МПа
| Условное обозначение фильтра и тип корпуса | Условный проход присоединительных патрубков DN, (мм) | Максимальное рабочее давление среды в корпусе PNmax, (МПа) |
Производительность *Qmax, (нм3/час) |
| БПИГ-ФСГ-10-6,3/L | 10 | 6,3 | 364 |
| БПИГ-ФСГ-15-6,3/L | 15 | 820 | |
| БПИГ-ФСГ-20-6,3/L | 20 | 1455 | |
| БПИГ-ФСГ-25-6,3/L | 25 | 2274 | |
| БПИГ-ФСГ-50-6,3/L-01 | 50 | 8038 |
* Производительность фильтров приведена при рабочем давлении среды 5,5 МПа и скорости потока 25 м/с. При изменении указанных характеристик изменяется и производительность фильтра.
Основные параметры и технические характеристики БПИГ на рабочее давление до 8,0 МПа
| Условное обозначение фильтра и тип корпуса | Условный проход присоединительных патрубков DN, (мм) | Максимальное рабочее давление среды в корпусе PNmax, (МПа) |
Производительность *Qmax, (нм3/час) |
| БПИГ-ФСГ-10-8,0/L | 10 | 8,0 | 494 |
| БПИГ-ФСГ-15-8,0/L | 15 | 1111 | |
| БПИГ-ФСГ-20-8,0/L | 20 | 1975 | |
| БПИГ-ФСГ-25-8,0/L | 25 | 3086 | |
| БПИГ-ФСГ-50-8,0/L-01 | 50 | 10000 |
* Производительность фильтров приведена при рабочем давлении среды 7,5 МПа и скорости потока 25 м/с. При изменении указанных характеристик изменяется и производительность фильтра.
Блоки подготовки импульсного газа могут изготавливаться по требованию Заказчика и на другие (не указанные в таблице) условные проходы и рабочее давление.
Дополнительные технические характеристики, стоимость и условия поставки БПИГ будут предоставлены Заказчику по требованию.
