Узлы учета газа блочные УУГ-Б

   Предназначены:  для обеспечения коммерческого и технологического учета природного, попутного, нефтяного и полученного методом «сухой перегонки» или иным аналогичным способом  газа  в соответствии с  действующими на Украине международными и государственными нормами на строящихся, реконструируемых и действующих объектах газотранспортной и газораспределительной систем объектов НАК «Нефтегаз Украины», облрай-горгазов, промышленных потребителей природного газа, газодобывающих и газотранспортных компаний и др.

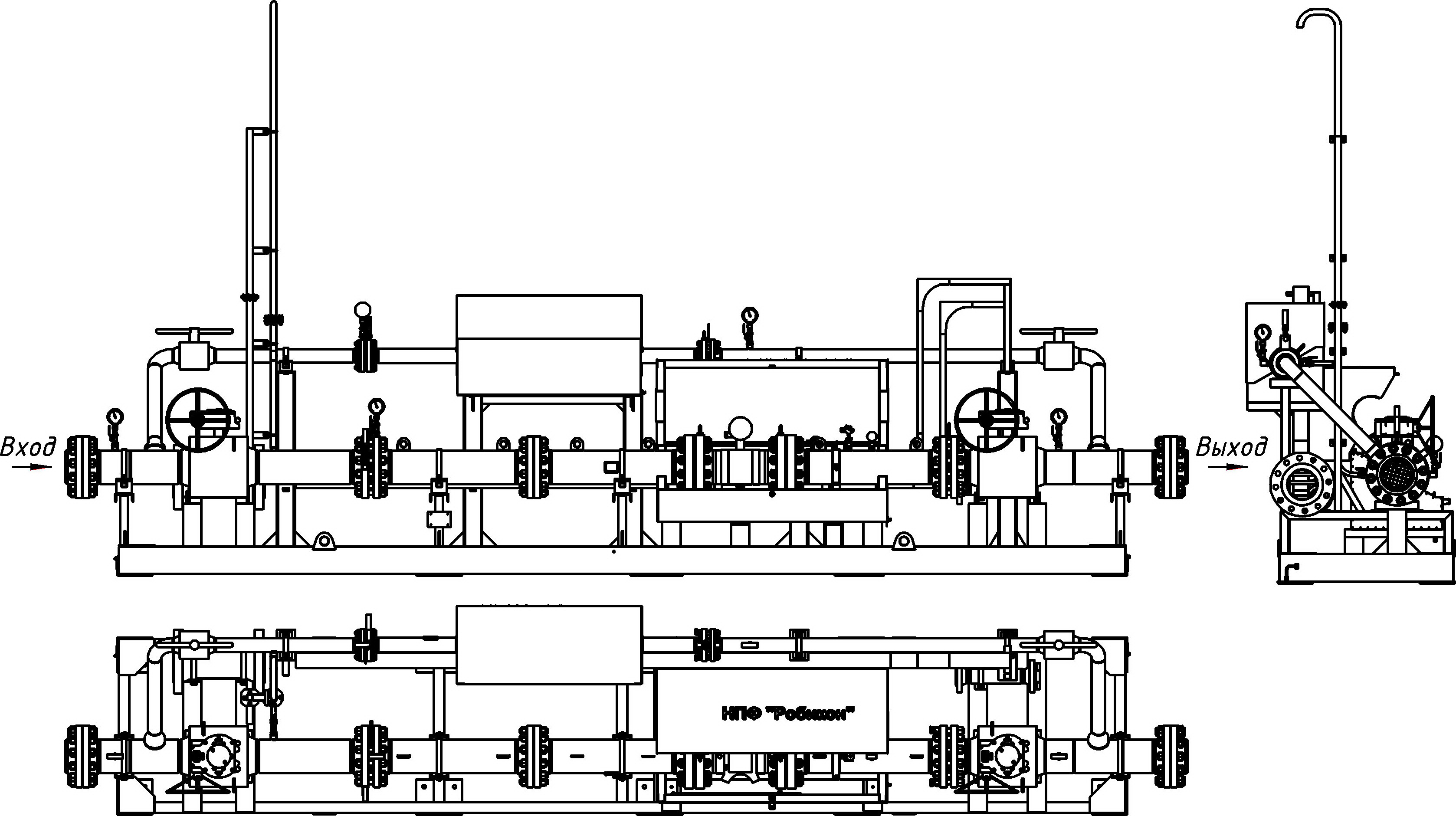

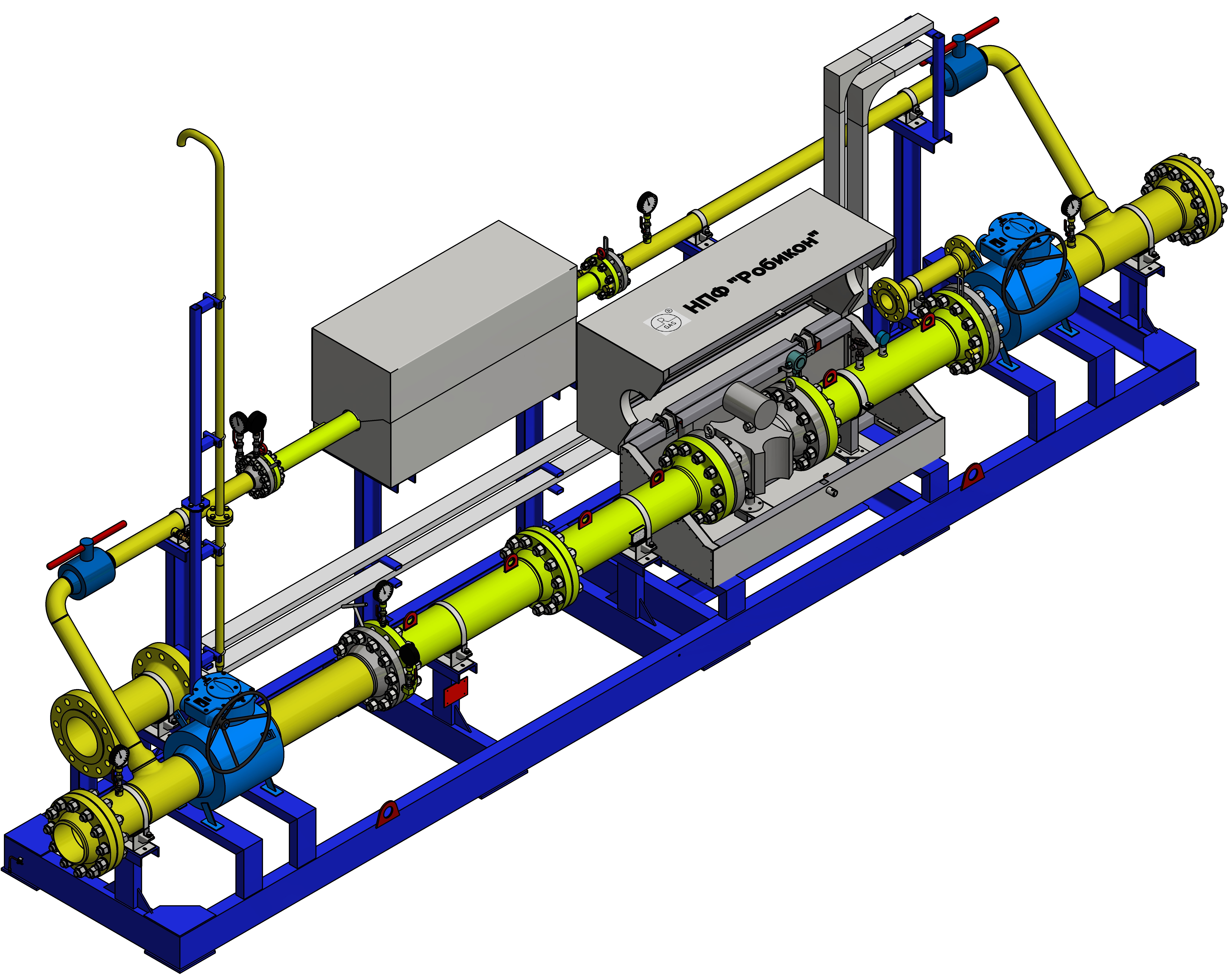

  Рисунок 1 - Схематическое изображение узла учета газа блочного УУГ-Б

   Таблица 1 - Основные технические характеристики УУГ-Б

№ п/п	Наименование характеристик (параметров) УУГ	Единица измерения	Норма
1.	Давление газа (избыточное)	МПа	0,15..10,0
3.	Температура окружающей среды эксплуатации	оС	-30..+40
4.	Диапазоны   измеряемых  расходов газа*:	м3/час	Min	Max
			1	13 000
5.	Требования к погрешностям: 5.1 Относительная погрешность измерения объема газа при стандартных условиях, не более	%	± 2,5%
	5.2 Относительная погрешность измерения объема газа при рабочих условиях (для счетчика газа): - в диапазоне от qt до qmax, не более - в диапазоне от qmin до qt, не более	%	± 1,0% ± 2,0%
	5.3 Относительная погрешность автоматических комплексов измерения расхода газа	%	± 0,5%
	5.4 Сведенная погрешность измерительных преобразователей давления газа, не более	%	± 0,1%
	5.5 Абсолютная погрешность измерителей температуры газа для І-ІІ (ІІІ-V) категорий, не более	оС	± 0,3 (± 0,5)
6	Потребление электроэнергии, не более	кВт	2
7	Время автономной работы на резервном питании (аккумуляторы) при аварийном отключении электросети 0,23кВ, не менее	час	72

Компоновка и конструктивное исполнение УУГ-Б различается по:

        - типу исполнения:

                               - Ш - в шкафном исполнении закрытого типа,

                               - Б  -  в блочном исполнении, на открытой рамной компоновке (блок),

                                         с частичным шкафными элементами  КИПиА ,

        - уcловному проходу DN УСГ и измерительных трубопроводов:

                                - DN –  80,

                                - DN – 100,

                                - DN – 150,

                                - DN – 200,

                                - DN – 300,

         - максимальному расчетному давлению газа на входе:

                               -  до  1,6 МПа,

                               -  до  6,3 МПа,

                               -  до 10,0 МПа.

         - количеству  линий учета газа (количество УСГ):

                               - тип 1 – с одной линей учета газа (один УСГ)- «основа»,

                               - тип 2 – с двумя линиями учета газа ( два УСГ)- «основа» и «резерв»

         - наличия  линии  малых расходов газа:

                               -  1 - без линии малых расходов газа,

                               -  2 - наличие линии малых расходов газа,

Таблица 2 - Стоимость узлов учета газа блочных  УУГ-Б

№ п/п	Тип и условное обозначение  УУГ-Б	Каталожный     номер по КД	Тип и марка счетчика *		Стоимость УУГ-Б, в т.ч.  НДС, грн.
			Основной линии №1	Линиии малых расходов №2
1	УУГ-Б-2-80-6,3-1-2/80-2	АЖАЦ.408811.053	Турбинный счетчик газа IGTM-CT PN63 DN80 G250	Турбинный счетчик газа IGTM-CT PN63 DN80 G100	Предоставляется по требованию
2	УУГ-Б-2-100-6,3-1-2/50-3	АЖАЦ.408811.055	Турбинный счетчик газа IGTM-CT PN63 DN100 G400	Роторный счетчик газа DELTA G100 DN50 PN110	Предоставляется по требованию
3	УУГ-Б-1-150-6,3-1-2/80-2	АЖАЦ.408811. 045	Ультразвуковой счетчик газа Flowsik 600 DN150 G1000	Турбинный счетчик газа IGTM-CT PN63 DN80 G250	Предоставляется по требованию
4	УУГ-Б-2-150-6,3-1-2/80-1	АЖАЦ.408811. 051	Турбинный счетчик газа IGTM-CT PN63 DN150 G1000	Ультразвуковой счетчик газа ГУВР-011  DN80 PN63 G250	Предоставляется по требованию
5	УУГ-Б-2-150-6,3-1-2/80-2	АЖАЦ.408811.046	Турбинный счетчик газа IGTM-CT PN63 DN150 G650	Турбинный счетчик газа IGTM-CT PN63 DN80 G100	Предоставляется по требованию
6	УУГ-Б-1-150-6,3-1-2/100-2	АЖАЦ.408811.050	Ультразвуковой счетчик газа Flowsik 600 DN150 G1000	Турбинный счетчик газа IGTM-CT PN63 DN100 G400	Предоставляется по требованию
7	УУГ-Б-2-150-6,3-1-2/100-1	АЖАЦ.408811.052	Турбинный счетчик газа IGTM-CT PN63 DN150 G1000	Ультразвуковой счетчик газа ГУВР-011  DN100 PN63 G400	Предоставляется по требованию
8	УУГ-Б-1-200-6,3-1-2/80-2	АЖАЦ.408811.049	Ультразвуковой счетчик газа Flowsik 600 DN200 G1600	Турбинный счетчик газа IGTM-CT PN63 DN80 G250	Предоставляется по требованию

* Тип и марка счетчика может изменяться по согласованию с Заказчиком.

Дополнительные технические характеристики на узлы учета газа блочные УУГ-Б будут предоставлены Заказчику по требованию.
