ФСГ для максимального рабочего давления среды до 0,6 МПа

Фильтры-сепараторы газа для максимального рабочего давления среды до PN_max-0,6 МПа

Предназначены: для тонкой очистки газа от механических твердотельных загрязнений, водомаслянистых, аэрозольных загрязнений, капельной влаги и кранового масла.

Применяется: для защиты счетчиков газа и других контрольно-измерительных приборов (КИП) на узлах и участках учета газа ГРП и ГРС, входных блоках очистки газа АГНКС и др.

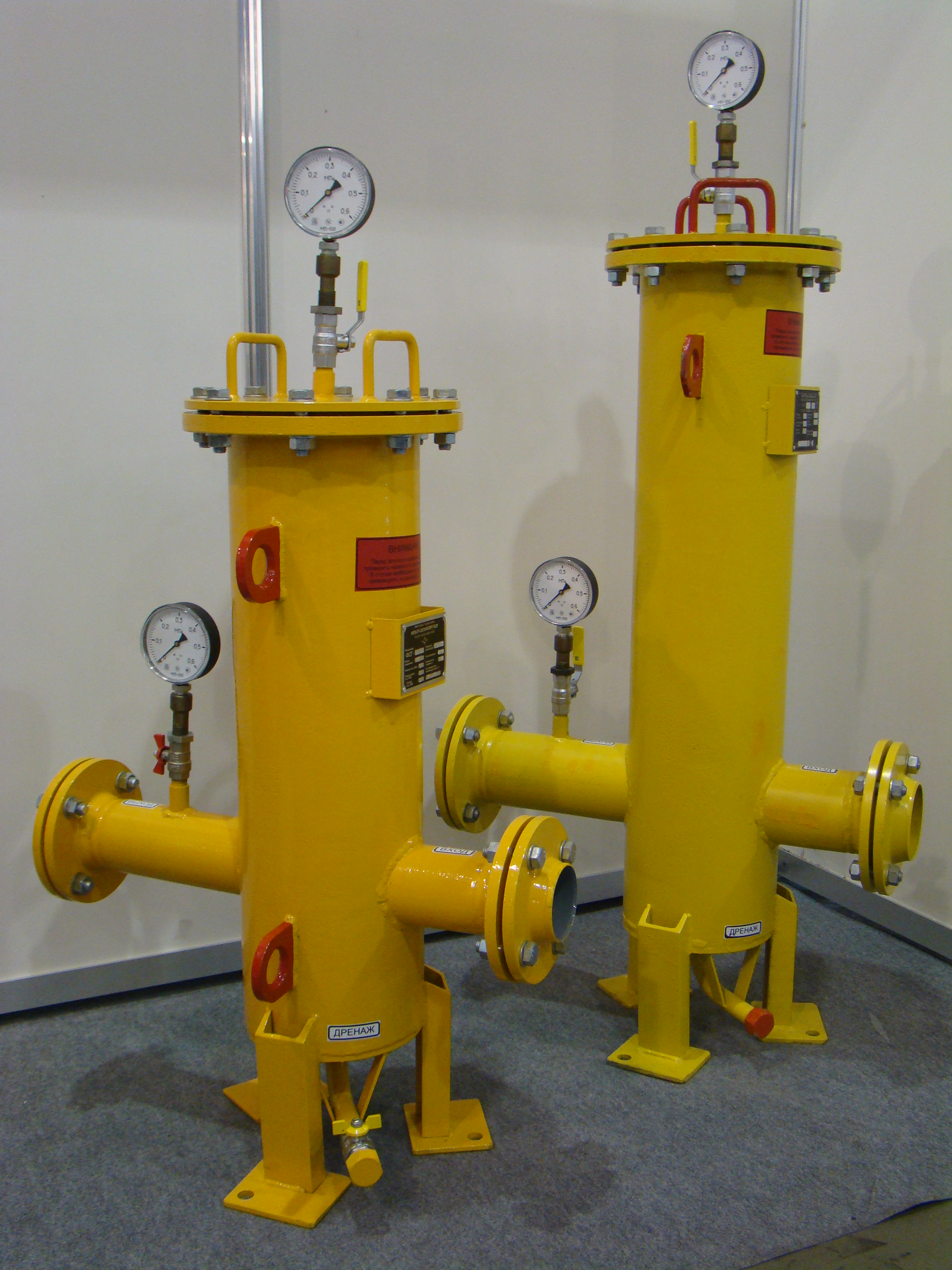

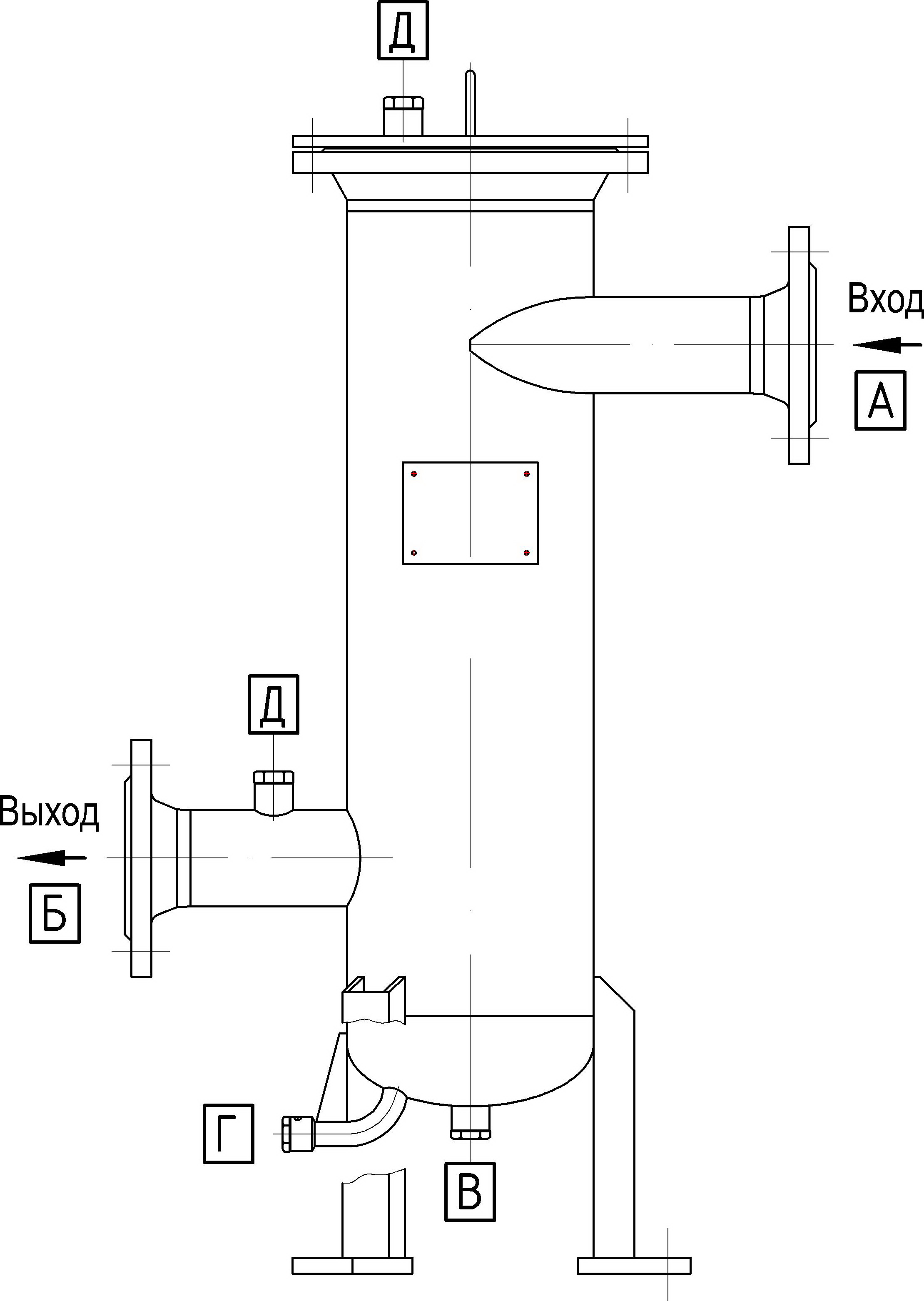

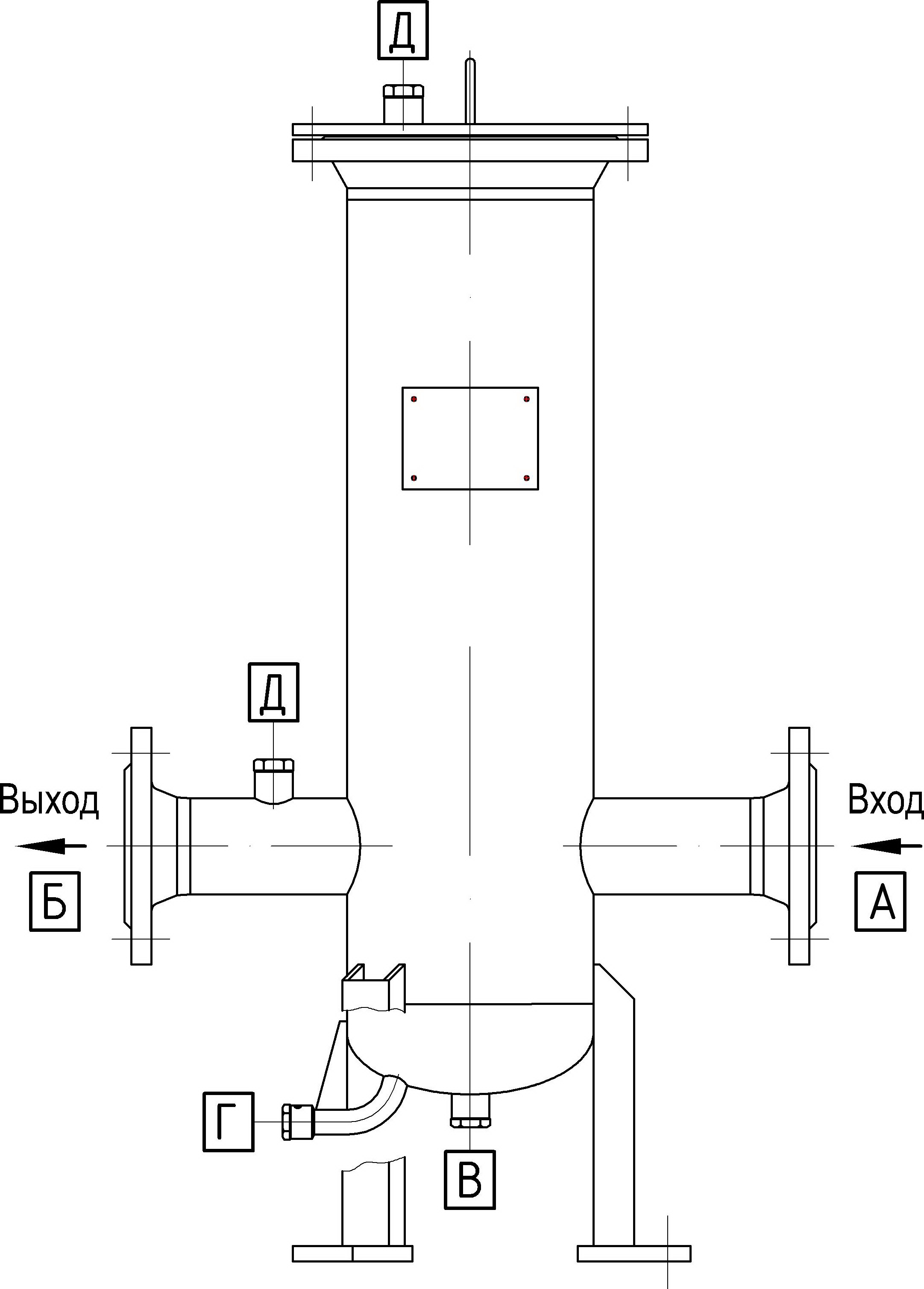

"L" "RS-01"

Основные параметры и технические характеристики фильтров "L" и "RS-01"

Условное обозначение фильтра и тип корпуса	Условный проход присоединительных патрубков DN, (мм)	Максимальное рабочее давление среды в корпусе PN_max, (МПа)	Производительность ^*Q_max, (нм³/час)
ФСГ-50-0,6/L	50	0,6	874
ФСГ-50-0,6/RS-01
ФСГ-80-0,6/L	80	0,6	2214
ФСГ-80-0,6/RS-01
ФСГ-100-0,6/L	100	0,6	3353
ФСГ-100-0,6/RS-01
ФСГ-150-0,6/L	150	0,6	7756
ФСГ-150-0,6/RS-01
ФСГ-200-0,6/L	200	0,6	14847
ФСГ-200-0,6/RS-01
ФСГ-250-0,6/L	250	0,6	23475
ФСГ-250-0,6/RS-01
ФСГ-300-0,6/L	300	0,6	33405
ФСГ-300-0,6/RS-01

"LM" "RM"

Основные параметры и технические характеристики фильтров "LM" и "RM"

Условное обозначение фильтра и тип корпуса	Условный проход присоединительных патрубков DN, (мм)	Максимальное рабочее давление среды в корпусе PN_max, (МПа)	Производительность ^*Q_max, (нм³/час)
ФСГ-200-0,6/LМ	200	0,6	14847
ФСГ-200-0,6/RМ
ФСГ-250-0,6/LМ	250	0,6	23475
ФСГ-250-0,6/RМ
ФСГ-300-0,6/LМ	300	0,6	33405
ФСГ-300-0,6/RМ
ФСГ-400-0,6/LМ	400	0,6	57637
ФСГ-400-0,6/RМ
ФСГ-500-0,6/LМ	500	0,6	91329
ФСГ-500-0,6/RМ

^*Производительность фильтров приведена при рабочем давлении среды 0,6 МПа и скорости потока 20 м/с. При изменении указанных характеристик изменяется и производительность фильтра.

Фильтры-сепараторы газа могут изготавливаться по требованию Заказчика и на другие (не указанные в таблице) условные проходы.

Дополнительные технические характеристики, стоимость и условия поставки фильтров-сепараторов газа будут предоставлены Заказчику по требованию.
