Фильтры-сепараторы газа для максимального рабочего давления среды PNmax-8,0 МПа

Предназначен: для тонкой очистки природного газа, неагрессивных газов, газовоздушных смесей и воздуха от механических твердотельных примесей, водомаслянистых и аэрозольных загрязнений, капельной влаги и кранового масла, парафиновых соединений.

Применяется:

для защиты оборудования ГРС, ГРП, АГНКС:

  • счетчиков газа и замерных узлов;
  • узлов редуцирования;
  • контрольно-измерительных приборов и автоматики (КИП и А).

-  для защиты газотурбинных и газоперекачивающих агрегатов компрессорных станций (КС) в качестве:

  • фильтров технологического газа;
  • фильтров топливного газа.

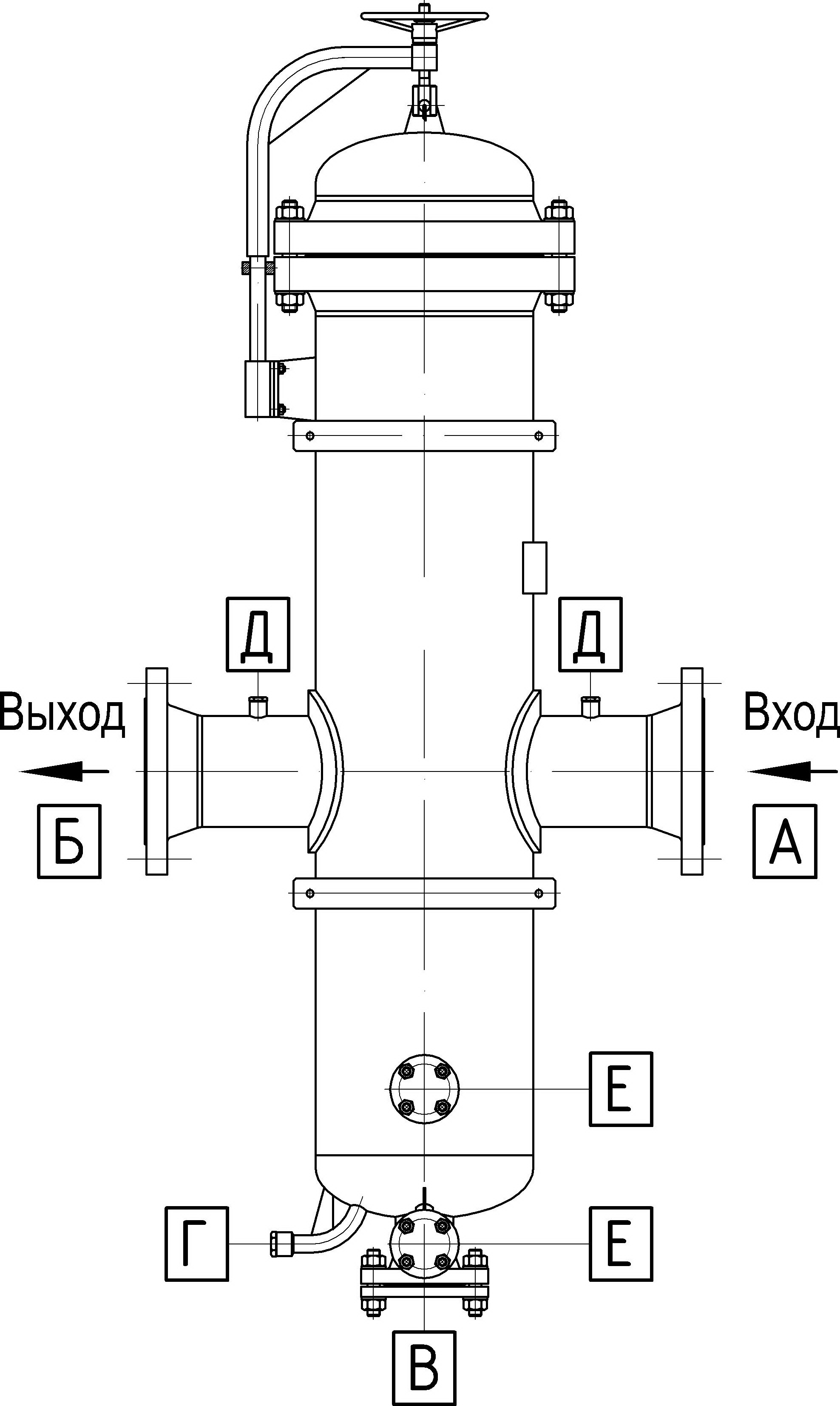

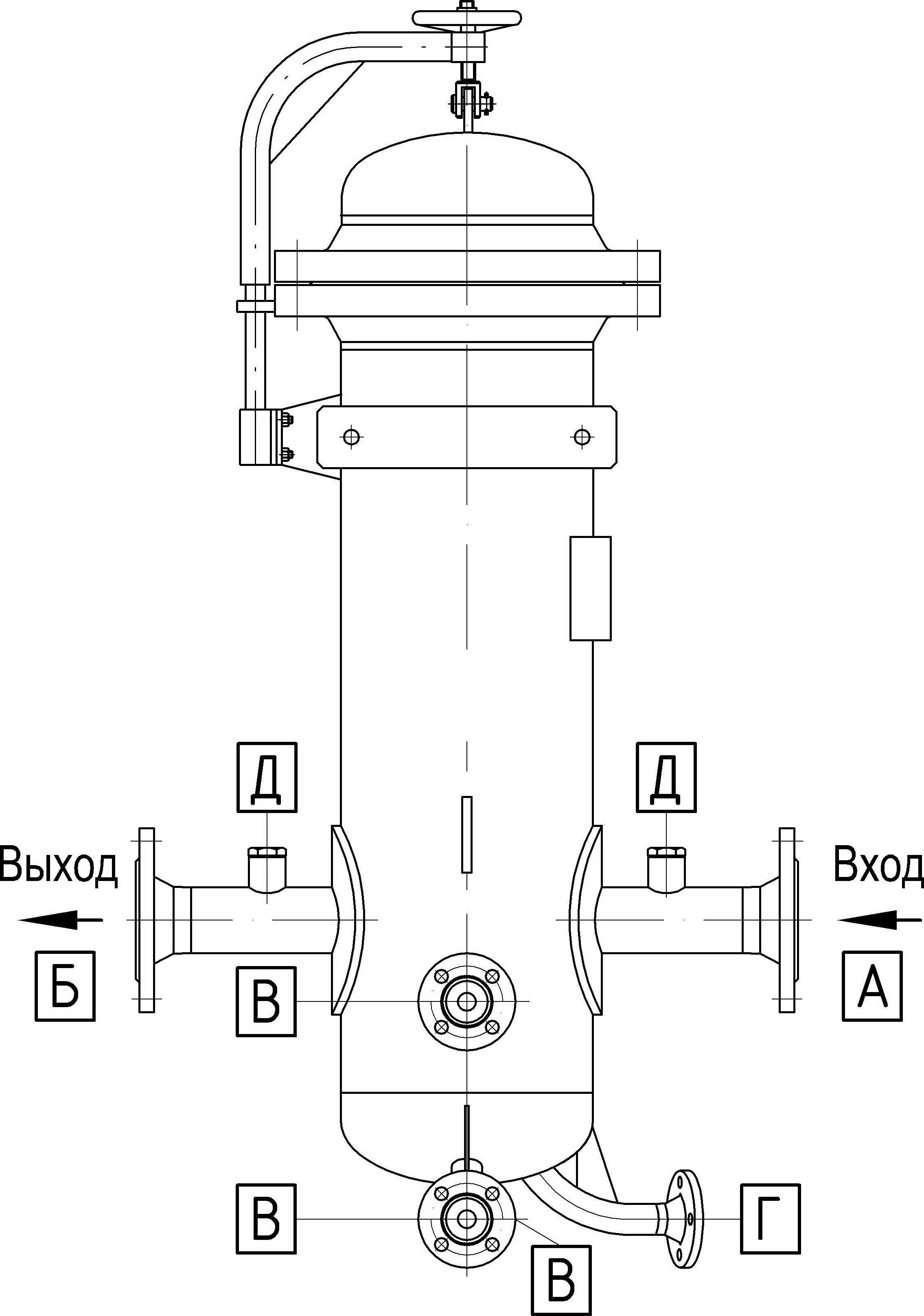

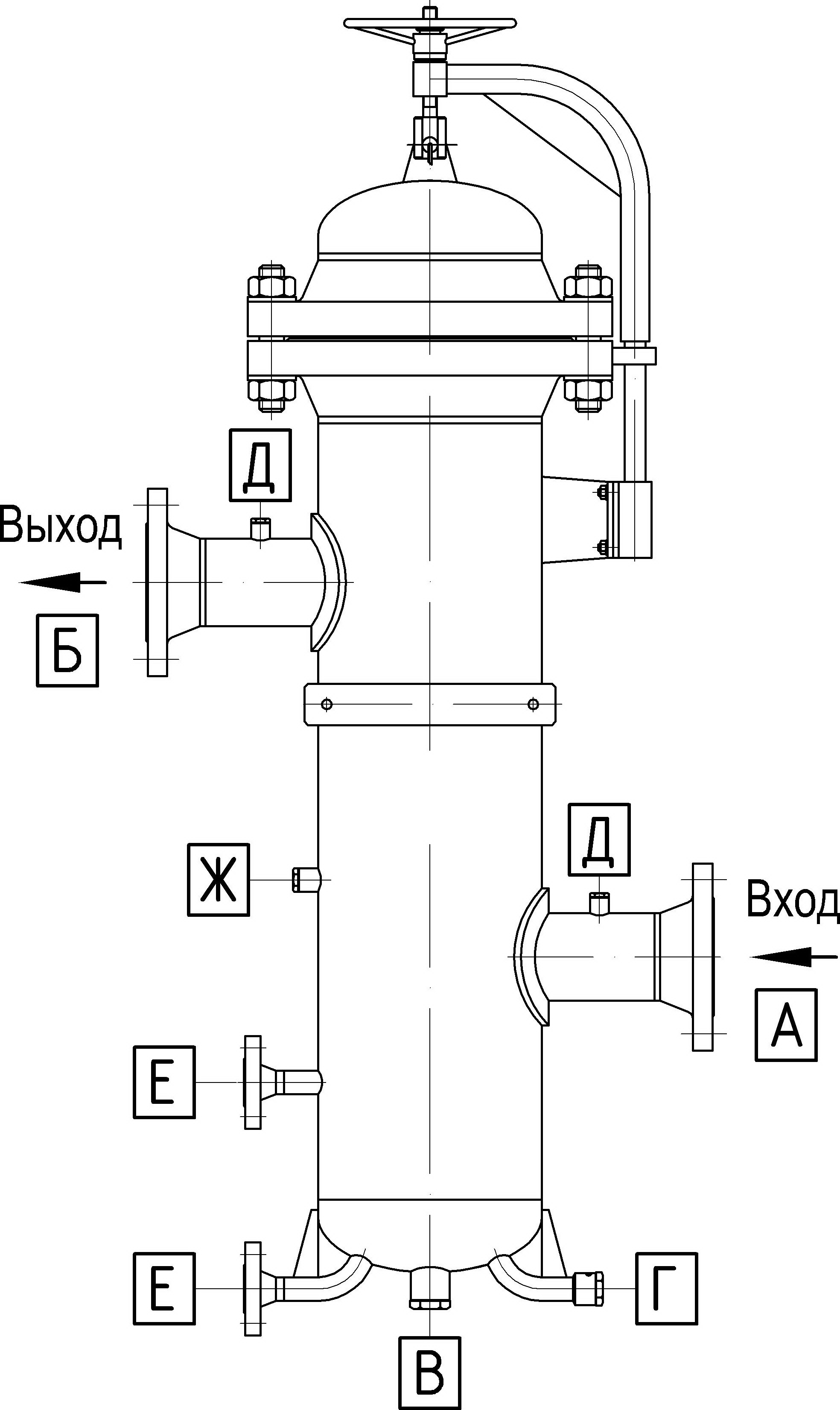

                      "L"                                          "LS"                                       "RS-01"



Основные параметры и технические характеристики фильтров "L", "LS" и "RS-01"

Условное обозначение фильтра и тип корпуса Условный проход присоединительных патрубков DN, (мм) Максимальное рабочее давление среды в корпусе PNmax, (МПа)

 Производительность *Qmax, (нм3/час)

  ФСГ-50-8,0/L 50 8,0 8000
  ФСГ-50-8,0/LS
  ФСГ-50-8,0/RS-01
  ФСГ-80-8,0/L 80 8,0  22221
  ФСГ-80-8,0/LS
  ФСГ-80-8,0/RS-01
  ФСГ-100-8,0/L   100 8,0 33437
  ФСГ-100-8,0/LS
  ФСГ-100-8,0/RS-01
  ФСГ-150-8,0/L  150 8,0  73068
  ФСГ-150-8,0/LS
  ФСГ-150-8,0/RS-01
  ФСГ-200-8,0/L  200 8,0  142612
  ФСГ-200-8,0/LS
  ФСГ-200-8,0/RS-01
  ФСГ-250-8,0/L
250 8,0  220025
  ФСГ-250-8,0/LS
  ФСГ-250-8,0/RS-01
  ФСГ-300-8,0/L
300 8,0  318628
  ФСГ-300-8,0/LS
  ФСГ-300-8,0/RS-01

      * Производительность фильтров приведена при рабочем давлении среды 7,5 МПа  и  скорости  потока  20 м/с. При изменении указанных характеристик изменяется и производительность фильтра.

       Фильтры-сепараторы газа могут изготавливаться по требованию Заказчика и на другие (не указанные в таблице) условные проходы.

      Дополнительные технические характеристики, стоимость и условия поставки фильтров-сепараторов газа будут предоставлены Заказчику по требованию.
