Фильтры-сепараторы газа для высокого давления среды до PNmax 6,3 МПа

Предназначен: для тонкой очистки природного газа, неагрессивных газов, газовоздушных смесей и воздуха от механических твердотельных примесей, водомаслянистых и аэрозольных загрязнений, капельной влаги и кранового масла, парафиновых соединений.

Применяется:

для защиты оборудования ГРС, ГРП, АГНКС:

  • счетчиков газа и замерных узлов;
  • узлов редуцирования;
  • контрольно-измерительных приборов и автоматики (КИП и А).

-  для защиты газотурбинных и газоперекачивающих агрегатов компрессорных станций (КС) в качестве:

  • фильтров технологического газа;
  • фильтров топливного газа.

                             "L"                                                     "LS"                                                   "RS-01"

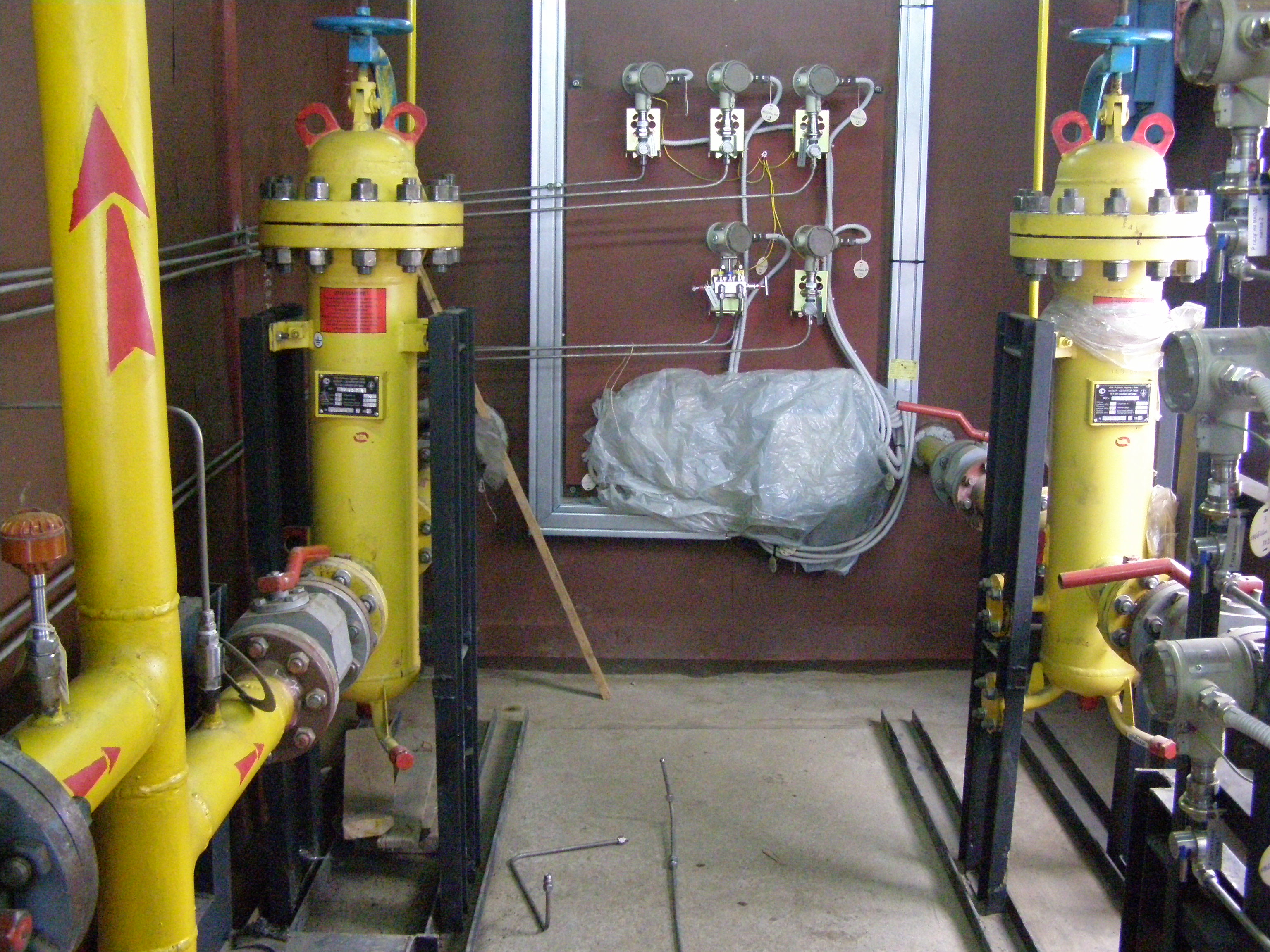

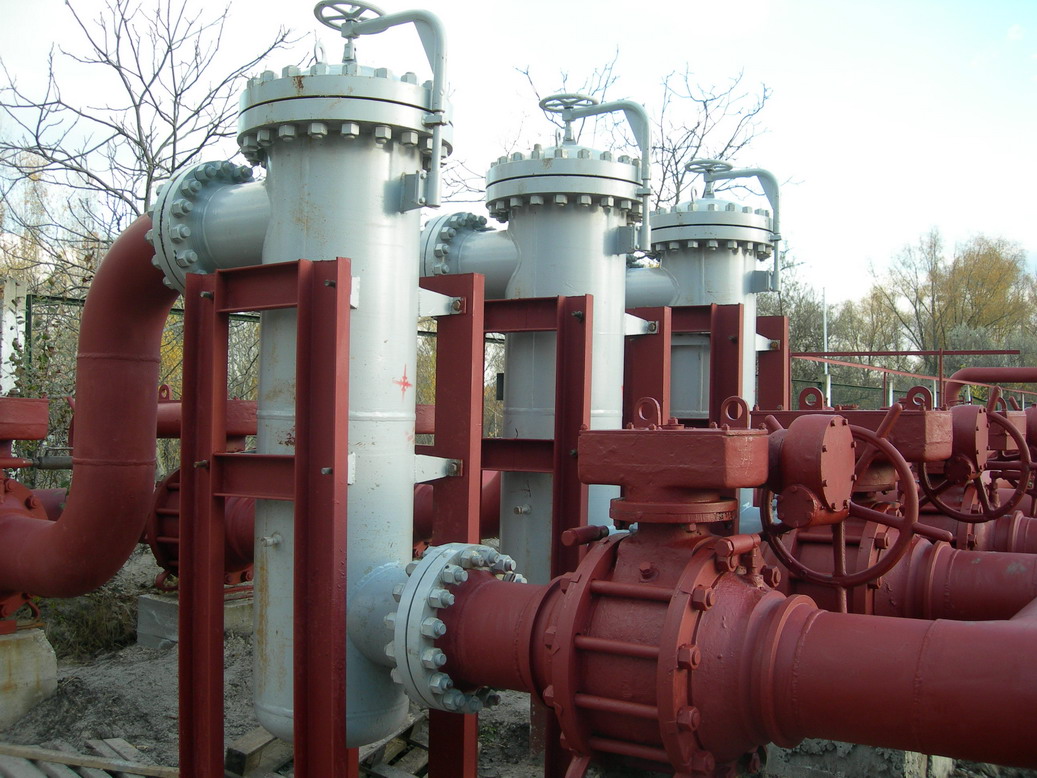

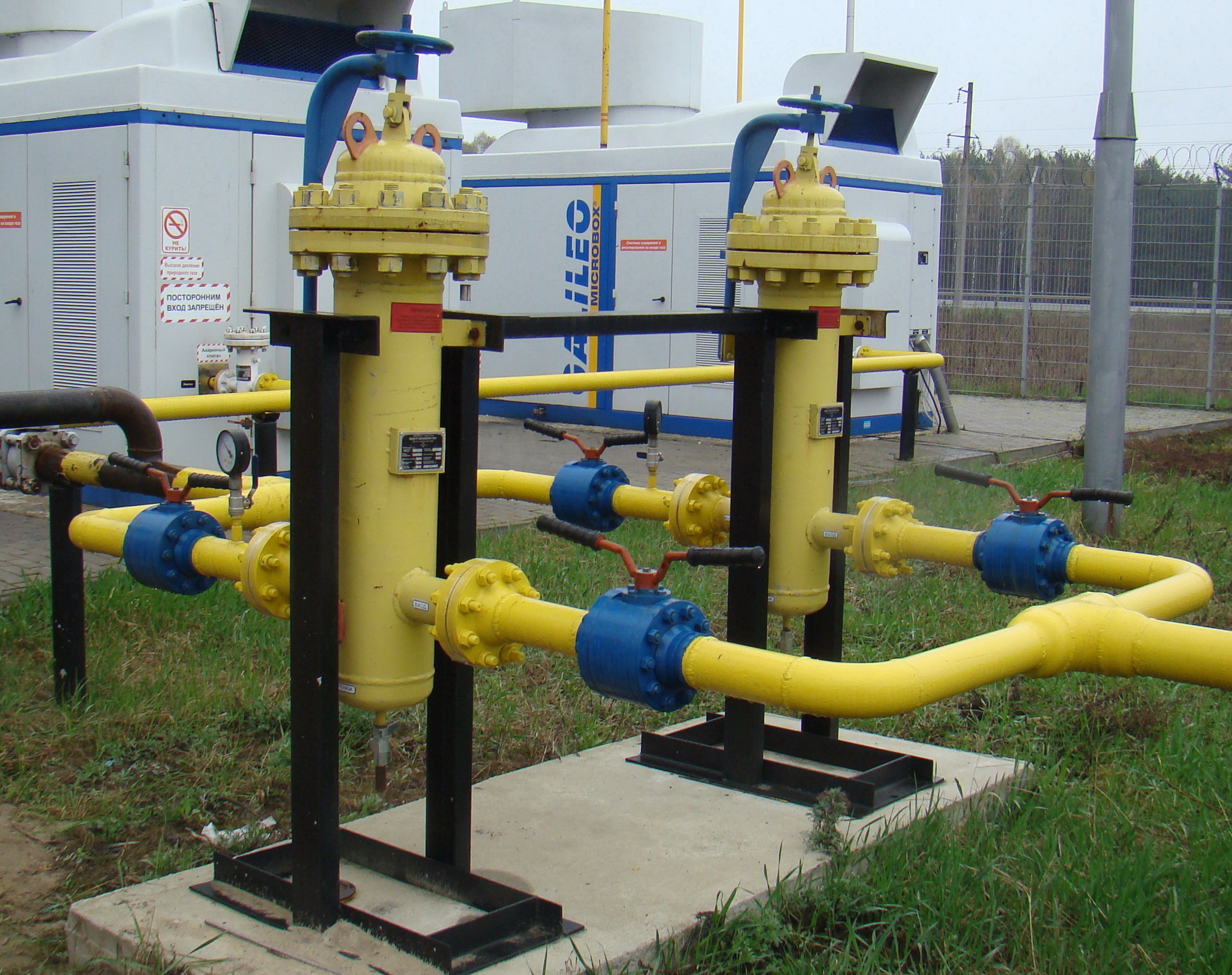

        Фильтр высокого давления серии L           Фильтр высокого давления серии LS            Фильтр высокого давления серии RS-01

Основные параметры и технические характеристики фильтров "L", "LS" и "RS-01"

Условное обозначение фильтра и тип корпуса Условный проход присоединительных патрубков DN, (мм) Максимальное рабочее давление среды в корпусе PNmax, (МПа)

 Производительность *Qmax, (нм3/час)

  ФСГ-50-6,3/L 50 6,3 7349
  ФСГ-50-6,3/LS
  ФСГ-50-6,3/RS-01
  ФСГ-80-6,3/L 80 6,3 19724
  ФСГ-80-6,3/LS
  ФСГ-80-6,3/RS-01
  ФСГ-100-6,3/L   100 6,3 29395
  ФСГ-100-6,3/LS
  ФСГ-100-6,3/RS-01
  ФСГ-150-6,3/L  150 6,3 67080
  ФСГ-150-6,3/LS
  ФСГ-150-6,3/RS-01
  ФСГ-200-6,3/L  200 6,3 130420
  ФСГ-200-6,3/LS
  ФСГ-200-6,3/RS-01
  ФСГ-250-6,3/L
250 6,3 201319
  ФСГ-250-6,3/LS
  ФСГ-250-6,3/RS-01
  ФСГ-300-6,3/L
300 6,3 287547
  ФСГ-300-6,3/LS
  ФСГ-300-6,3/RS-01

      Производительность фильтров приведена при рабочем давлении среды 6,3 МПа  и  скорости  потока  20 м/с. При изменении указанных характеристик изменяется и производительность фильтра.

     Фильтры-сепараторы газа могут изготавливаться по требованию Заказчика и на другие (не указанные в таблице) условные проходы.

      Дополнительные технические характеристики, стоимость и условия поставки фильтров-сепараторов газа будут предоставлены Заказчику по требованию.
