Фильтры-сепараторы  газа  для  максимального  рабочего  давления  среды  до  PNmax-1,6 МПа

Предназначен: для тонкой очистки природного газа, неагрессивных газов, газовоздушных смесей и воздуха от механических твердотельных примесей, водомаслянистых и аэрозольных загрязнений, капельной влаги и кранового масла, парафиновых соединений.

Применяется:

- для защиты оборудования ГРС, ГРП, АГНКС:

  • счетчиков газа и замерных узлов;
  • узлов редуцирования;
  • контрольно-измерительных приборов и автоматики (КИП и А).

-  для защиты газотурбинных и газоперекачивающих агрегатов компрессорных станций (КС) в качестве:

  • фильтров технологического газа;
  • фильтров топливного газа.

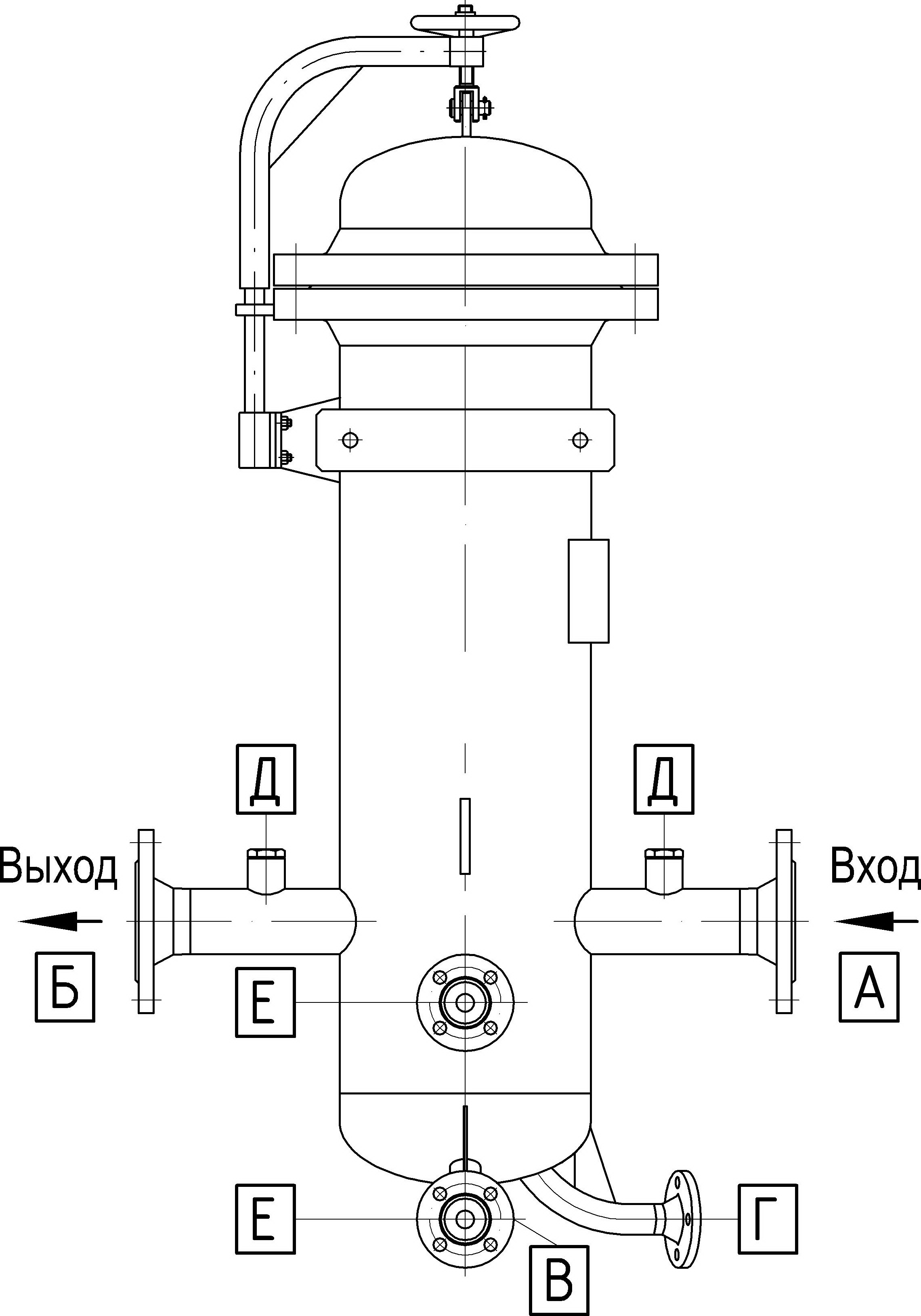

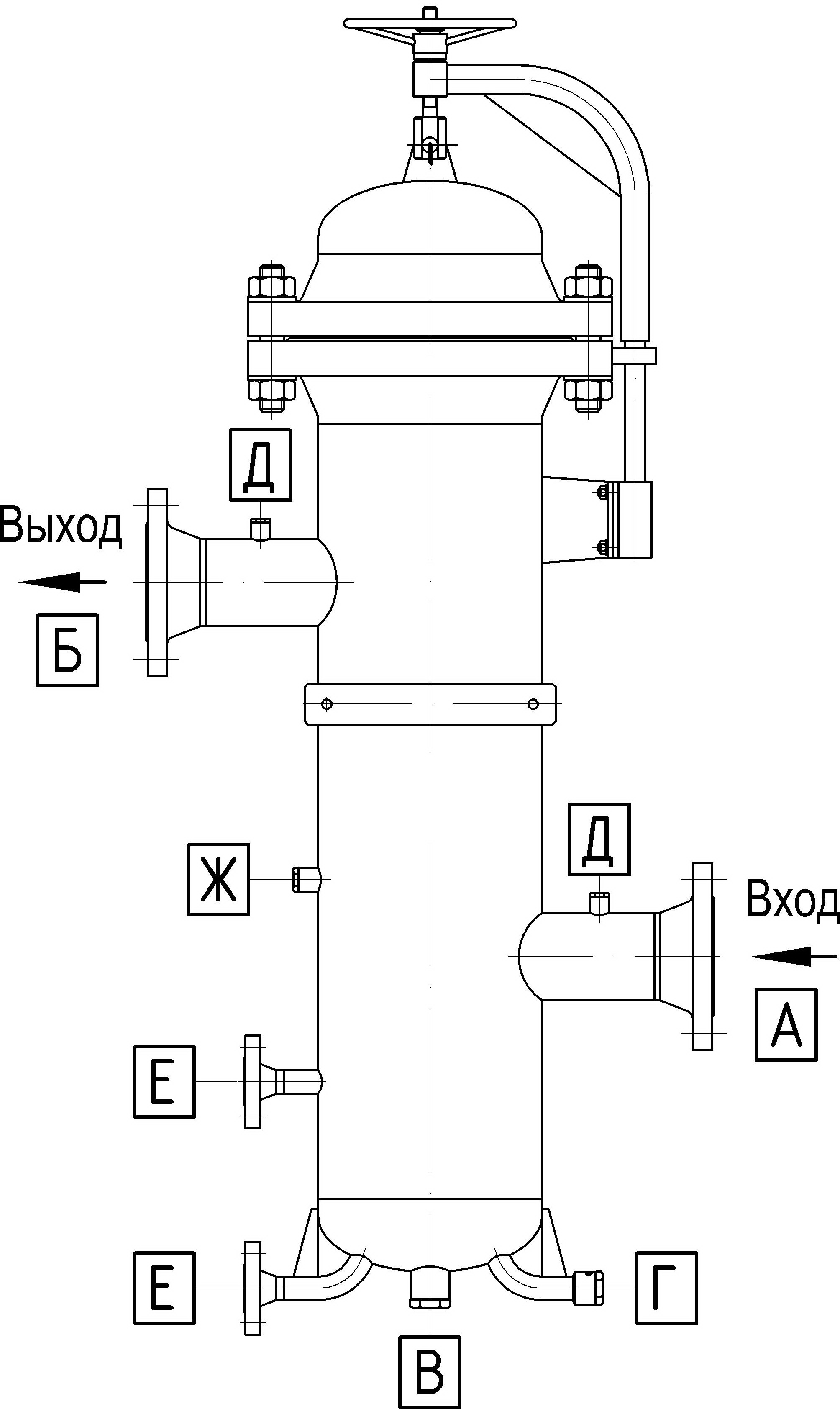

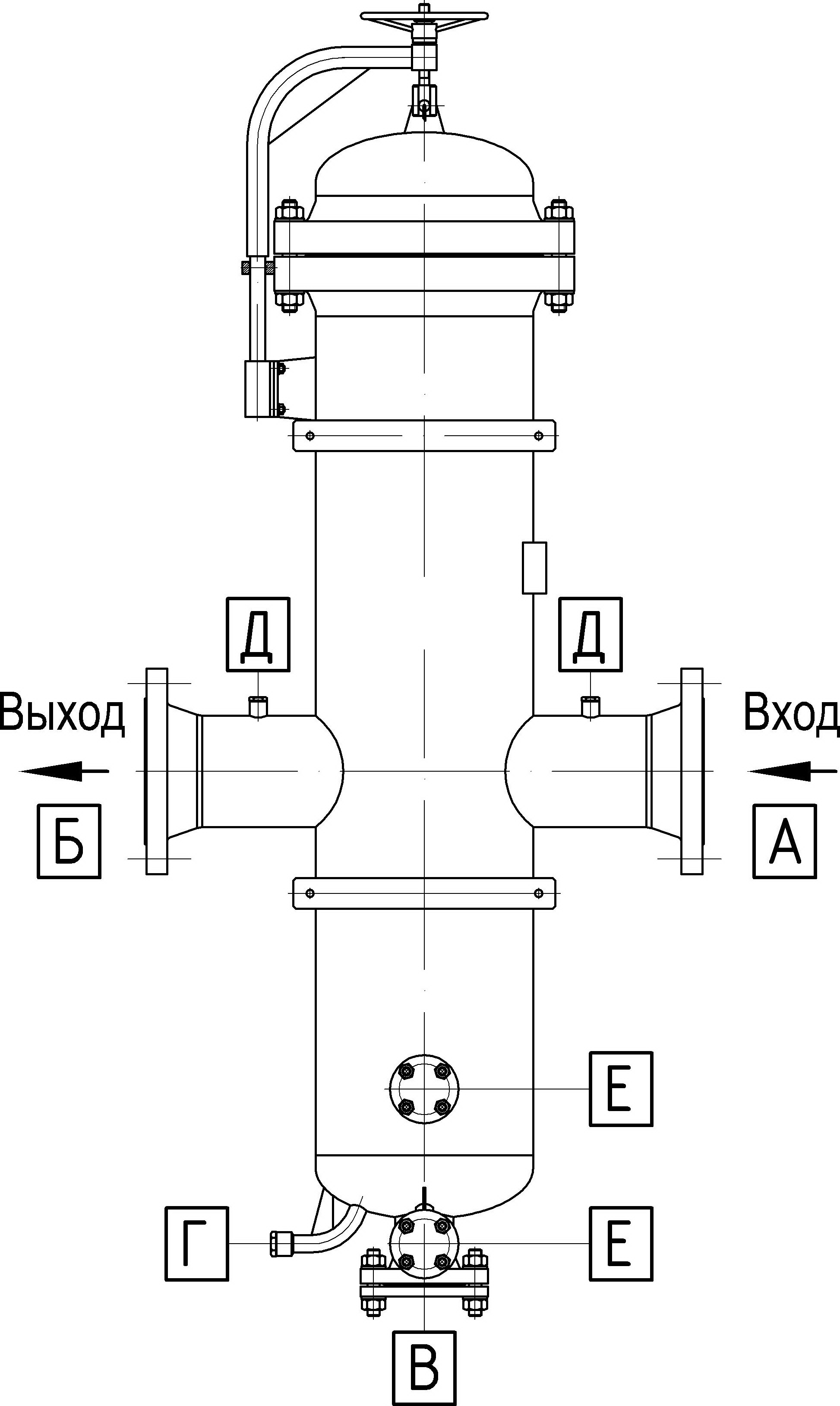

          "L"                                          "LS"                                       "RS-01"



Основные параметры и технические характеристики фильтров "L", "LS" и "RS-01"

Условное обозначение фильтра и тип корпуса Условный проход присоединительных патрубков DN, (мм) Максимальное рабочее давление среды в корпусе PNmax, (МПа)

 Производительность *Qmax, (нм3/час)
  ФСГ-50-1,6/L 50 1,6 2122
  ФСГ-50-1,6/LS
  ФСГ-50-1,6/RS-01
  ФСГ-80-1,6/L 80 1,6 5376
  ФСГ-80-1,6/LS
  ФСГ-80-1,6/RS-01
  ФСГ-100-1,6/L   100 1,6 8144
  ФСГ-100-1,6/LS
  ФСГ-100-1,6/RS-01
  ФСГ-150-1,6/L  150 1,6
 18836
  ФСГ-150-1,6/LS
  ФСГ-150-1,6/RS-01
  ФСГ-200-1,6/L  200 1,6 36057
  ФСГ-200-1,6/LS
  ФСГ-200-1,6/RS-01
  ФСГ-250-1,6/L
 250 1,6 57010
  ФСГ-250-1,6/LS
  ФСГ-250-1,6/RS-01
  ФСГ-300-1,6/L
 300 1,6 81128
  ФСГ-300-1,6/LS
  ФСГ-300-1,6/RS-01

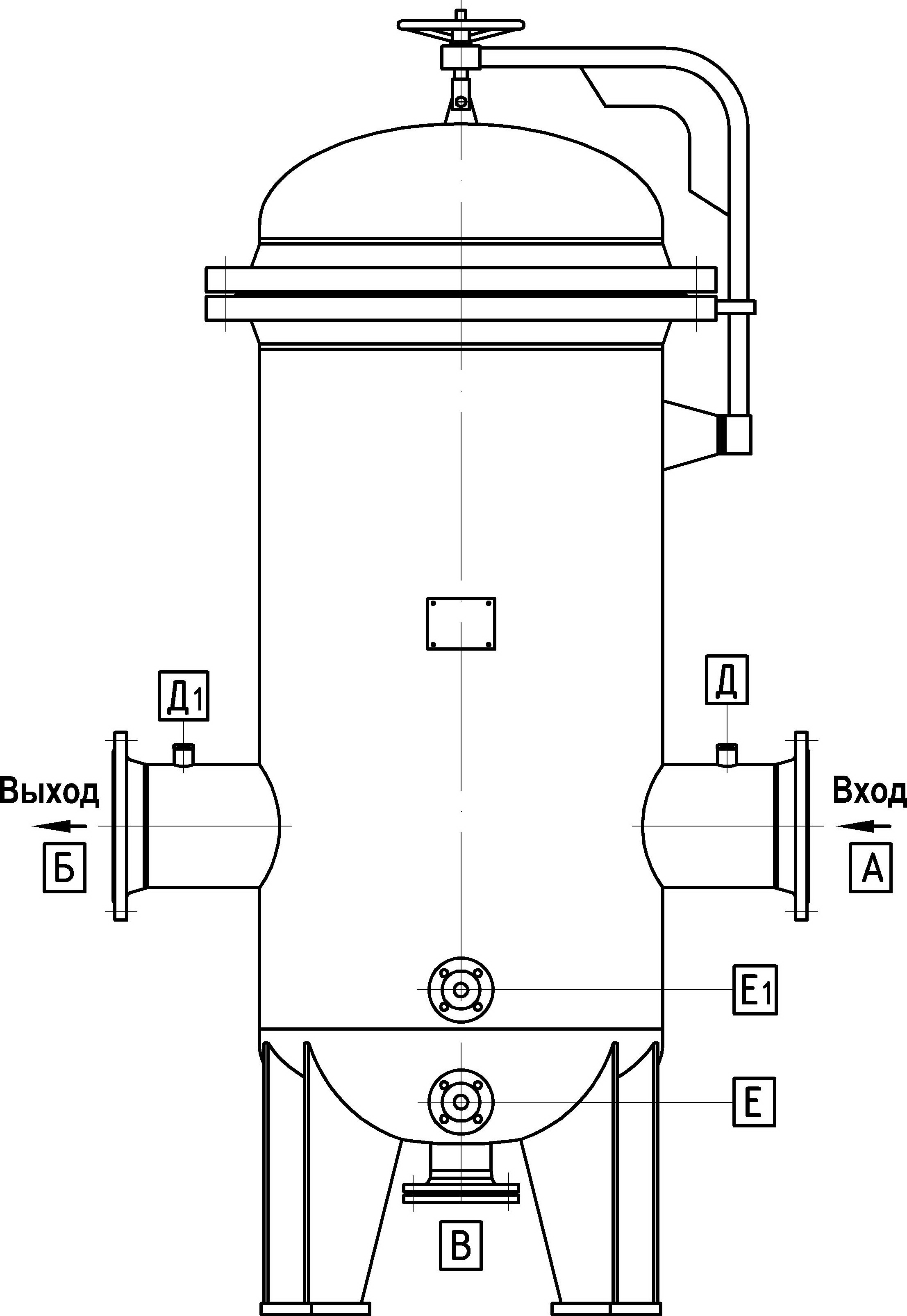

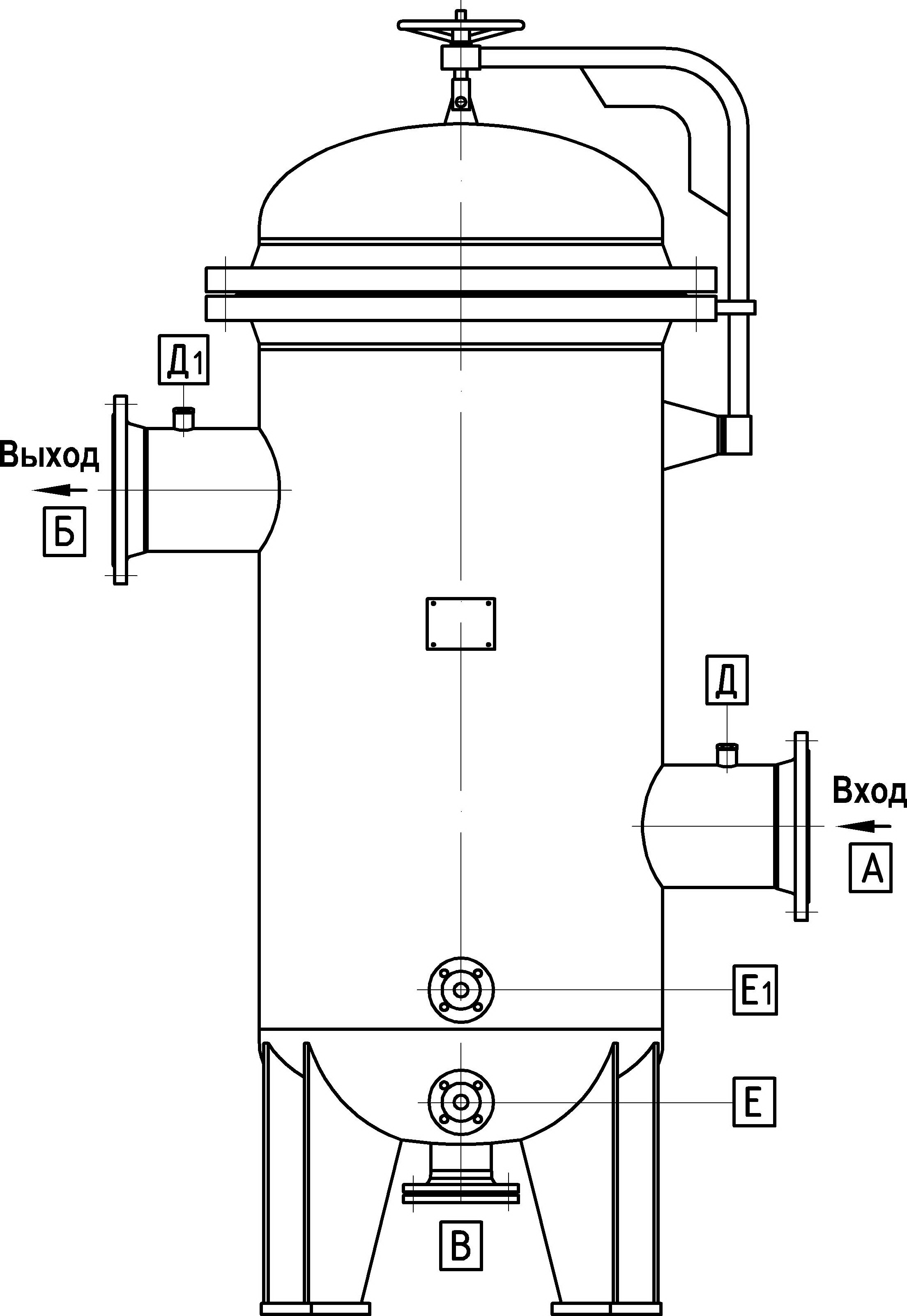

     "LM"                                                   "RM"



 Основные параметры и технические характеристики фильтров  "LM" и "RМ"

Условное обозначение фильтра и тип корпуса Условный проход присоединительных патрубков DN, (мм) Максимальное рабочее давление среды в корпусе PNmax, (МПа)

Производительность   *Qmax, (нм3/час)
  ФСГ-200-1,6/LМ 200 1,6 36057
  ФСГ-200-1,6/RМ
  ФСГ-250-1,6/LМ 250 1,6 57010
  ФСГ-250-1,6/RМ
  ФСГ-300-1,6/LМ 300 1,6 81128
  ФСГ-300-1,6/RМ
  ФСГ-400-1,6/LМ 400 1,6
 139975
  ФСГ-400-1,6/RМ
  ФСГ-500-1,6/LМ 500 1,6 221798
  ФСГ-500-1,6/RМ



     * Производительность фильтров приведена при рабочем давлении среды 1,6 МПа  и  скорости  потока  20 м/с. При изменении указанных характеристик изменяется и производительность фильтра.



    Фильтры-сепараторы газа могут изготавливаться по требованию Заказчика и на другие (не указанные в таблице) условные проходы.



     Дополнительные технические характеристики, стоимость и условия поставки фильтров-сепараторов газа будут предоставлены Заказчику по требованию.
