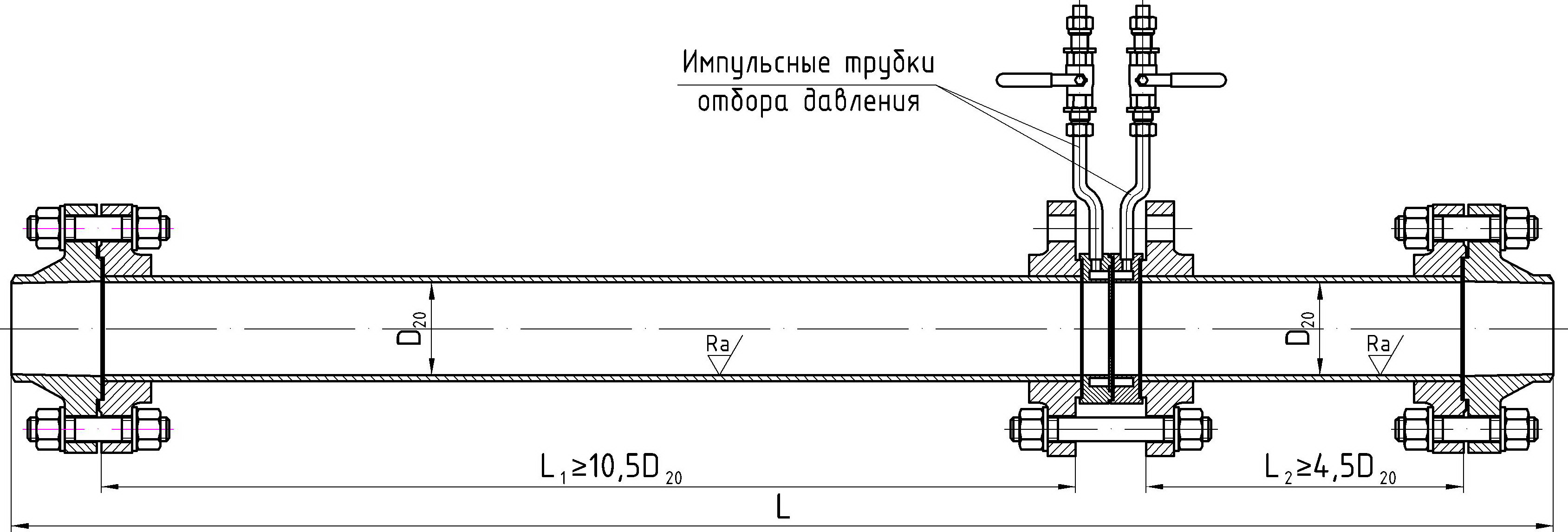

Измерительный трубопровод с сужающим устройством тип ДКС

DN от 50 до 100 мм  PN до 16,0 МПа

ДСТУ ГОСТ 8.586-1-2:2009



                       Основные параметры и технические характеристики ИТСУ/ДКС                       DN от 50 до 100 мм  PN до 16,0 МПа

Условное обозначение  Условный проход DN,   (мм) Максимальное рабочее давление  PNmax, (МПа)

Внутренний  диаметр D20 ,      мм

Общая строительная длина L, мм   Длина участка  I (+)    L1, мм   Длина участка II (-)   L2, мм
  ИТСУ-50-0,6/ДКС 50 0,6 50* 890 525 225
  ИТСУ-50-1,6/ДКС 1,6 910
  ИТСУ-50-6,3/ДКС 6,3 950
  ИТСУ-50-10/ДКС 10,0 955
  ИТСУ-50-16/ДКС
16,0 965
  ИТСУ-80-0,6/ДКС
80 0,6 80* 1355 840 360
  ИТСУ-80-1,6/ДКС 1,6 1370
  ИТСУ-80-6,3/ДКС 6,3 1415
  ИТСУ-80-10/ДКС 10,0 1445
  ИТСУ-80-16/ДКС 16,0 1480
  ИТСУ-100-0,6/ДКС 100 0,6 100* 1580 1050 450
  ИТСУ-100-1,6/ДКС
1,6 1720
  ИТСУ-100-6,3/ДКС 6,3 1735
  ИТСУ-100-10/ДКС 10,0 1845
  ИТСУ-100-16/ДКС 16,0 2010

   Примечание: *Внутренний диаметр D20 измерительных участков трубопровода может изменятся по согласованию с Заказчиком.

  Дополнительные технические характеристики, стоимость и условия поставки ИТСУ будут предоставлены Заказчику по требованию.
