Измерительный трубопровод с сужающим устройством тип ДКС
DN от 300 до 500 мм PN до 16,0 МПа
ДСТУ ГОСТ 8.586-1-2:2009
Основные параметры и технические характеристики ИТСУ/ДКС DN от 300 до 500 мм PN до 16,0 МПа
| Условное обозначение | Условный проход DN, (мм) | Максимальное рабочее давление PNmax, (МПа) |
Внутренний диаметр D20 , мм |

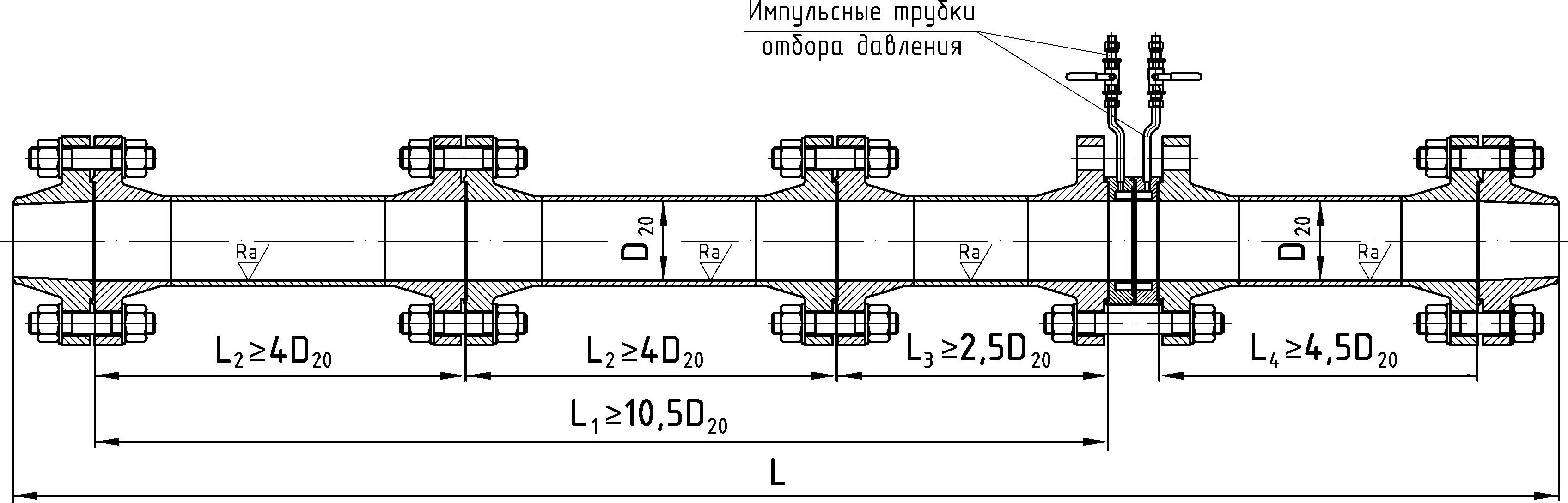

Общая строительная длина L, мм | Длина участка I(+) L1, мм | Длина участка L2, мм | Длина участка L3, мм | Длина участка II (-) L4, мм |
| ИТСУ-300-0,6/ДКС | 300 | 0,6 | 302* | 4710 | 3179 | 1210 | 755 | 1360 |
| ИТСУ-300-1,6/ДКС | 1,6 | 4745 | ||||||
| ИТСУ-300-6,3/ДКС | 6,3 | 4850 | ||||||
| ИТСУ-300-10/ДКС | 10,0 | 4970 | ||||||
| ИТСУ-300-16/ДКС |
16,0 | 4980 | ||||||
| ИТСУ-400-0,6/ДКС |
400 | 0,6 | 402* | 5985 | 4229 | 1610 | 1005 | 1810 |
| ИТСУ-400-1,6/ДКС | 1,6 | 6035 | ||||||
| ИТСУ-400-6,3/ДКС | 6,3 | 6195 | ||||||
| ИТСУ-400-10/ДКС | 10,0 | 6285 | ||||||
| ИТСУ-500-0,6/ДКС | 500 | 0,6 | 498* | 7435 | 5239 | 1995 | 1245 | 2245 |
| ИТСУ-500-1,6/ДКС | 1,6 | 7515 | ||||||
| ИТСУ-500-6,3/ДКС | 6,3 | 7665 |
Примечание: *Внутренний диаметр D20 измерительных участков трубопровода может изменятся по согласованию с Заказчиком.
Дополнительные технические характеристики, стоимость и условия поставки ИТСУ будут предоставлены Заказчику по требованию.
