Измерительный трубопровод с сужающим устройством тип ДКС
DN 150 мм PN до 16,0 МПа
ДСТУ ГОСТ 8.586-1-2:2009
Основные параметры и технические характеристики ИТСУ/ДКС DN 150 мм PN до 16,0 МПа
| Условное обозначение | Условный проход DN, (мм) | Максимальное рабочее давление PNmax, (МПа) |
Внутренний диаметр D20 , мм |

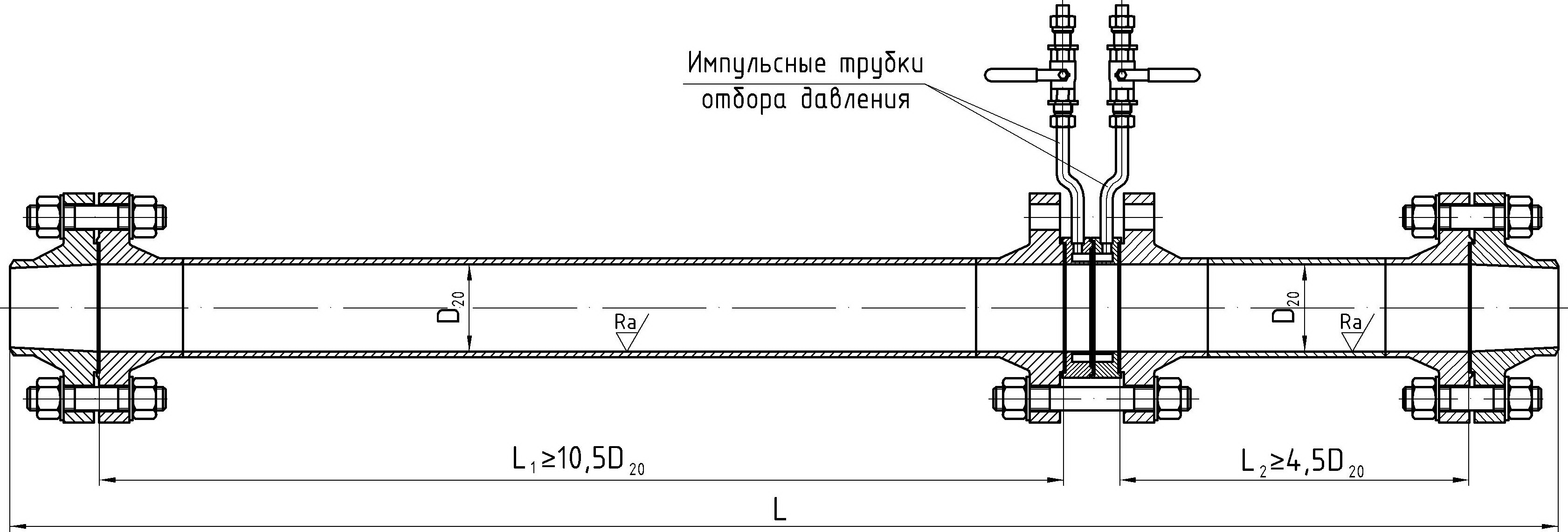

Общая строительная длина L, мм | Длина участка I (+) L1, мм | Длина участка II (-) L2, мм |
| ИТСУ-150-0,6/ДКС | 150 | 0,6 | 145* | 2335 | 1525 | 655 |
| ИТСУ-150-1,6/ДКС | 1,6 | 2365 | ||||
| ИТСУ-150-6,3/ДКС | 6,3 | 2460 | ||||
| ИТСУ-150-10/ДКС | 10,0 | 2500 | ||||
| ИТСУ-150-16/ДКС |
16,0 | 2510 |
Примечание: * Внутренний диаметр D20 измерительных участков трубопровода может изменятся по согласованию с Заказчиком.
Дополнительные технические характеристики, стоимость и условия поставки ИТСУ будут предоставлены Заказчику по требованию.
