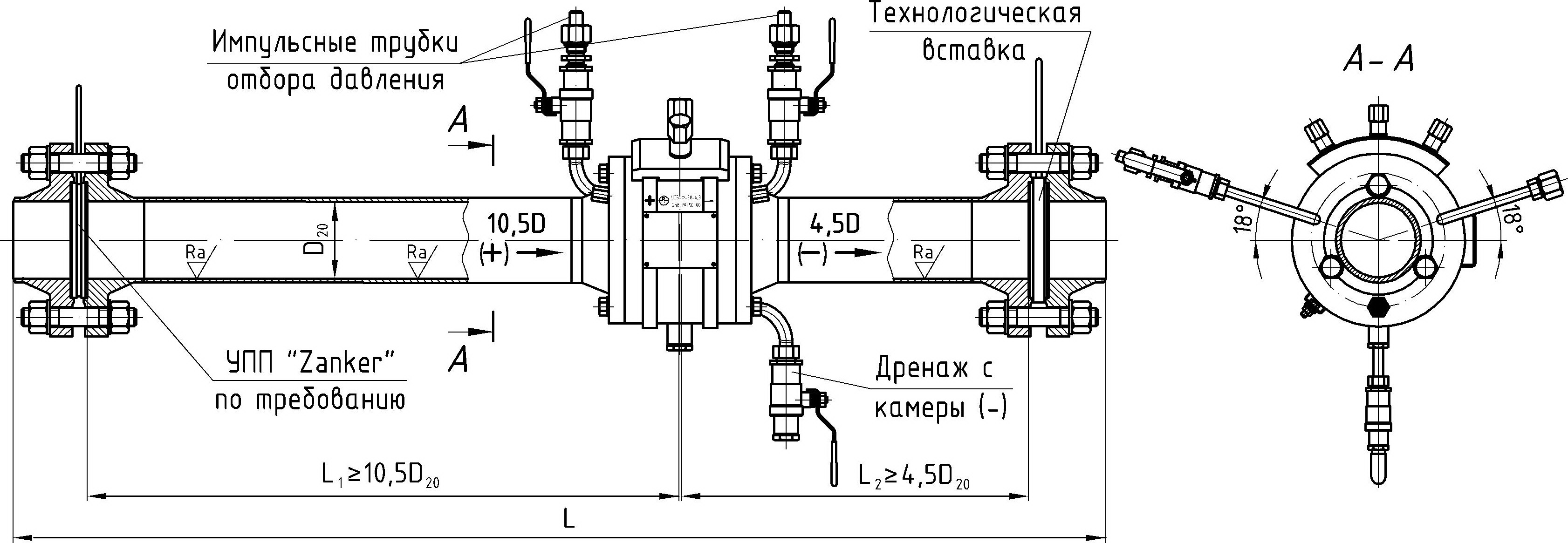

Измерительный трубопровод  с  сужающим быстросменным   устройством тип УСБ-Ф

DN 50 мм  PN до 16,0 МПа

ДСТУ ГОСТ 8.586-1-2:2009



                    Основные параметры и технические характеристики ИТСУ/УСБ-Ф                            DN 50 мм  PN до 16,0 МПа

Условное обозначение  Условный проход DN,   (мм) Максимальное рабочее давление  PNmax, (МПа)

Внутренний  диаметр D20 ,      мм

Общая строительная длина L, мм   Длина участка  I (+)    L1, мм   Длина участка II (-)   L2, мм
 ИТСУ-50-6,3/УСБ-Ф 50 6,3 50,1* 925 527 226
 ИТСУ-50-10/УСБ-Ф 10,0 930
 ИТСУ-50-16/УСБ-Ф 16,0 945

    Примечание: *Внутренний диаметр D20 измерительных участков трубопровода может изменятся по согласованию с Заказчиком.

  Дополнительные технические характеристики, стоимость и условия поставки ИТСУ будут предоставлены Заказчику по требованию.
