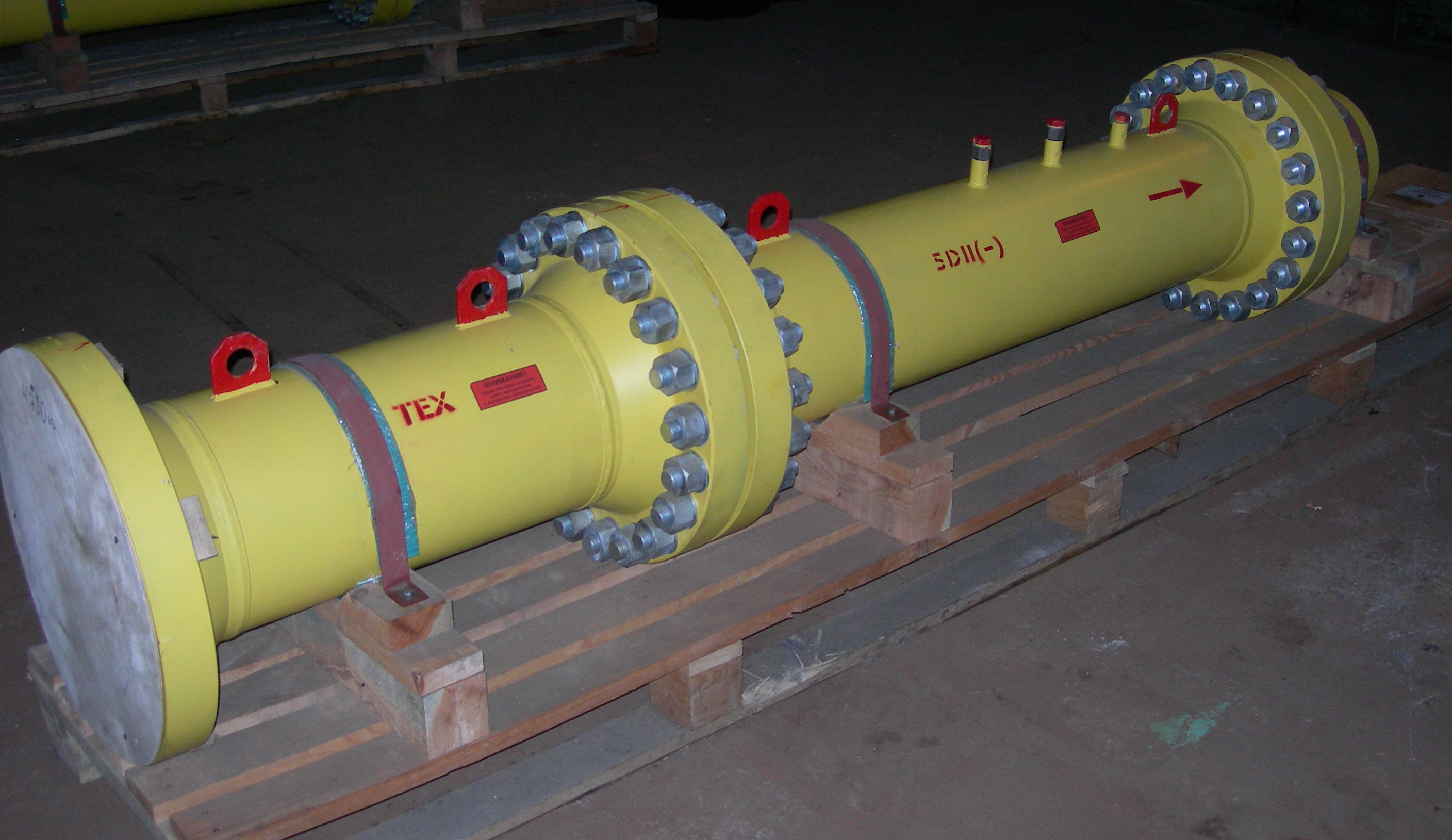

Комплект прямых калиброванных участков (КПУ) к счетчикам газа
DN от 200 до 500 мм PN до 10,0 МПа

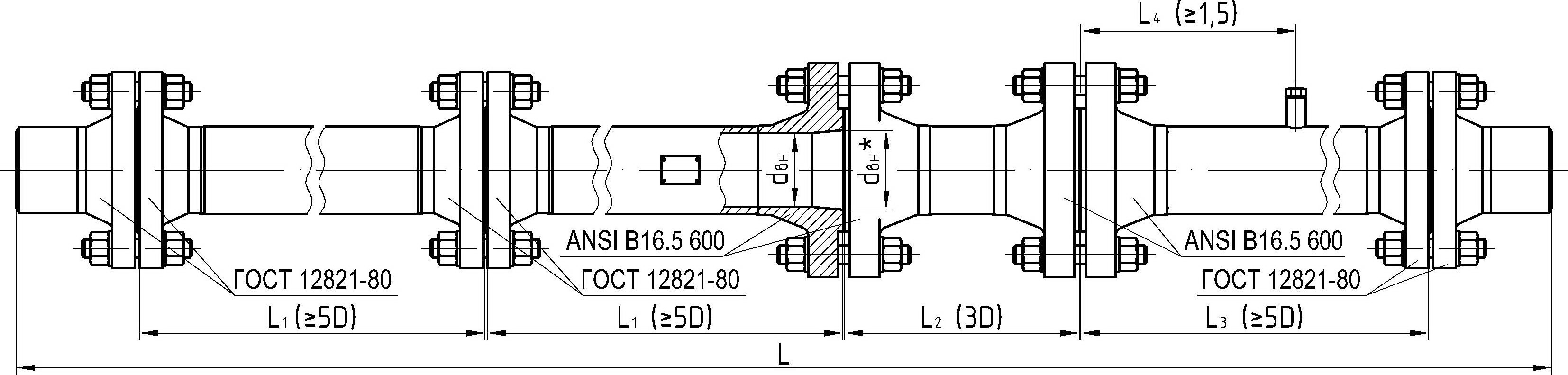

Основные параметры и технические характеристики КПУ DN от 200 до 500 мм PN до 10,0 МПа
| Условное обозначение | Условный проход DN, (мм) | Максимальное рабочее давление PNmax, (МПа) |
Внутренний диаметр D20 , мм |
Длина участка (+) L1, мм | Длина участка L2, мм | Длина участка (-) L3, мм |
| КПУ-200-1,6 | 200 | 1,6 | 200* | 1050 | 600 | 1050 |
| КПУ-200-6,3 | 6,3 | |||||
| КПУ-200-10 | 10,0 | |||||
| КПУ-300-1,6 | 300 | 1,6 | 300* | 1550 | 900 | 1550 |
| КПУ-300-6,3 |
6,3 | |||||
| КПУ-300-10 |
10,0 | |||||
| КПУ-400-1,6 | 400 | 1,6 | 400* | 2050 | 1200 | 2050 |
| КПУ-400-6,3 | 6,3 | |||||
| КПУ-400-10 | 10,0 | |||||
| КПУ-500-1,6 | 500 | 1,6 | 500* |
2550 | 1500 | 2550 |
| КПУ-500-6,3 | 6,3 | |||||
| КПУ-500-10 |
10,0 |
Примечание: *Внутренний диаметр D20 калиброванных участков может изменятся по согласованию с Заказчиком.
Длина калиброванных участков (+) и (-), а также длина технологического участка могут изменяться в зависимости от технических характеристик счетчика и технического проектного решения.
Дополнительные технические характеристики, стоимость и условия поставки КПУ будут предоставлены Заказчику по требованию.
