Емкость одоранта ЕО

Предназначена для хранения и перекачивания одоранта в емкость блока одоризации и дальнейшей подачи в одоранта в газопровод газораспределительной станции.

емкость одоранта

 Основные  технические  характеристики  емкостей  хранения  одоранта  (ЕО)  на  давление  до 1,6 МПа

Наименование Обозначение по КД

 Рабочий объем V, (м3)

Рабочее давление PN, МПа

Материал корпуса

Тип исполнения
 ЕО-0,5-1,6-Н-600  АЖАЦ.423145.052 0,5 1,6

09Г2С

ИЛИ

08Х18Н10Т

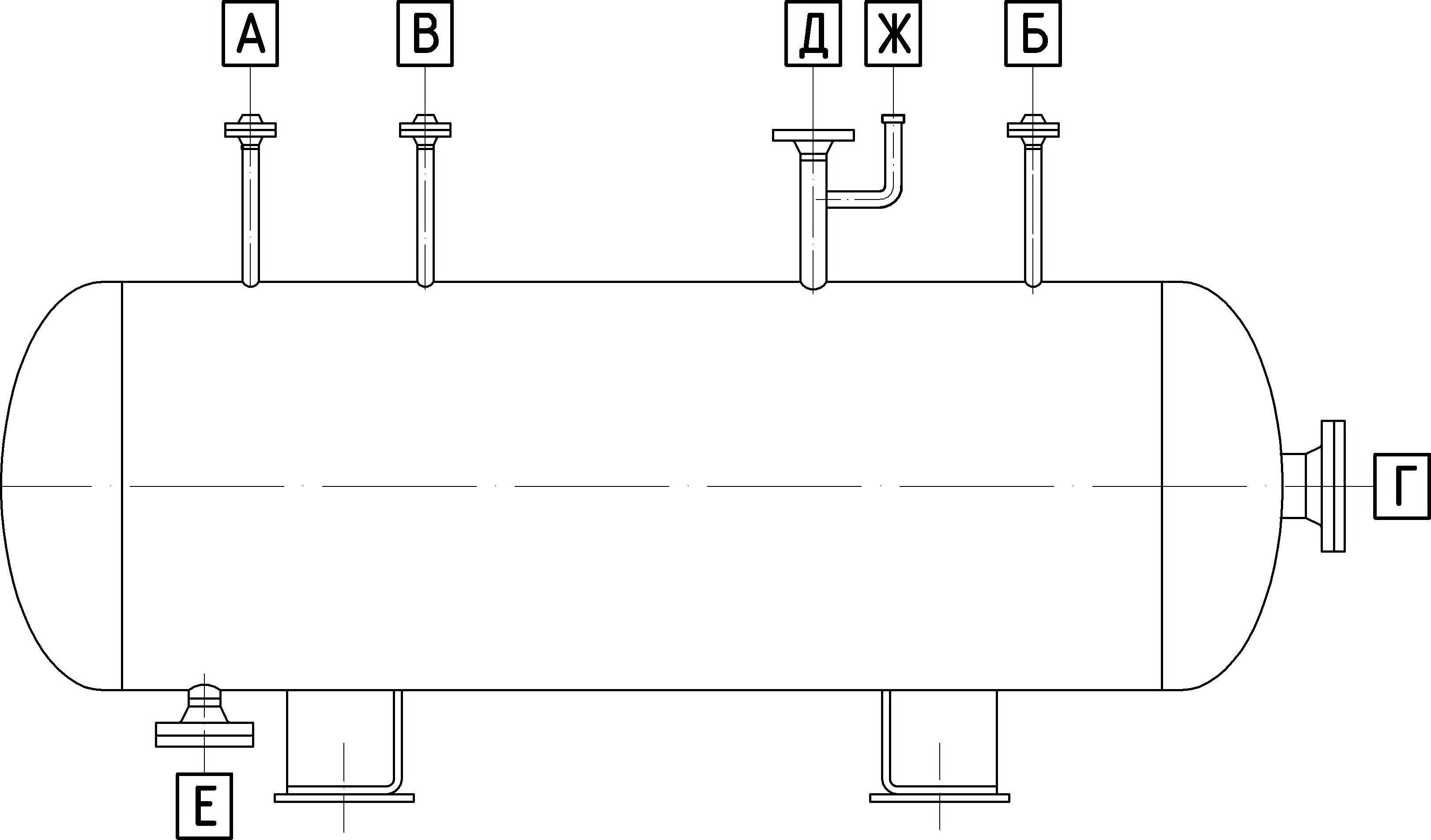

Н - наземное,

П-подземное
 ЕО-0,5-1,6-П-600  АЖАЦ.423145.035
 ЕО-1,0-1,6-Н-700  АЖАЦ.423145.042 1,0
 ЕО-1,0-1,6-П-700  АЖАЦ.423145.036
 ЕО-2,0-1,6-Н-700  АЖАЦ.423145.041 2,0
 ЕО-2,0-1,6-П-700  АЖАЦ.423145.019
 ЕО-4,0-1,6-Н-1000  АЖАЦ.423145.053 4,0
 ЕО-4,0-1,6-П-1000  АЖАЦ.423145.037


 Основные  технические  характеристики  емкостей  хранения  одоранта  (ЕО)  на  давление  до 6,3 МПа

Наименование Обозначение по КД

 Рабочий объем V, (м3)

Рабочее давление PN, МПа

Материал корпуса

Тип исполнения
 ЕО-0,5-6,3-Н-600  АЖАЦ.423145.038 0,5 6,3

09Г2С

ИЛИ

08Х18Н10Т

Н - наземное,

П-подземное
 ЕО-0,5-6,3-П-600  АЖАЦ.423145.054
 ЕО-1,0-6,3-Н-700  АЖАЦ.423145.039 1,0
 ЕО-1,0-6,3-П-700  АЖАЦ.423145.055
 ЕО-2,0-6,3-Н-700  АЖАЦ.423145.040 2,0
 ЕО-2,0-6,3-П-700  АЖАЦ.423145.056
 ЕО-4,0-6,3-Н-1000  АЖАЦ.423145.057 4,0
 ЕО-4,0-6,3-П-1000  АЖАЦ.423145.058

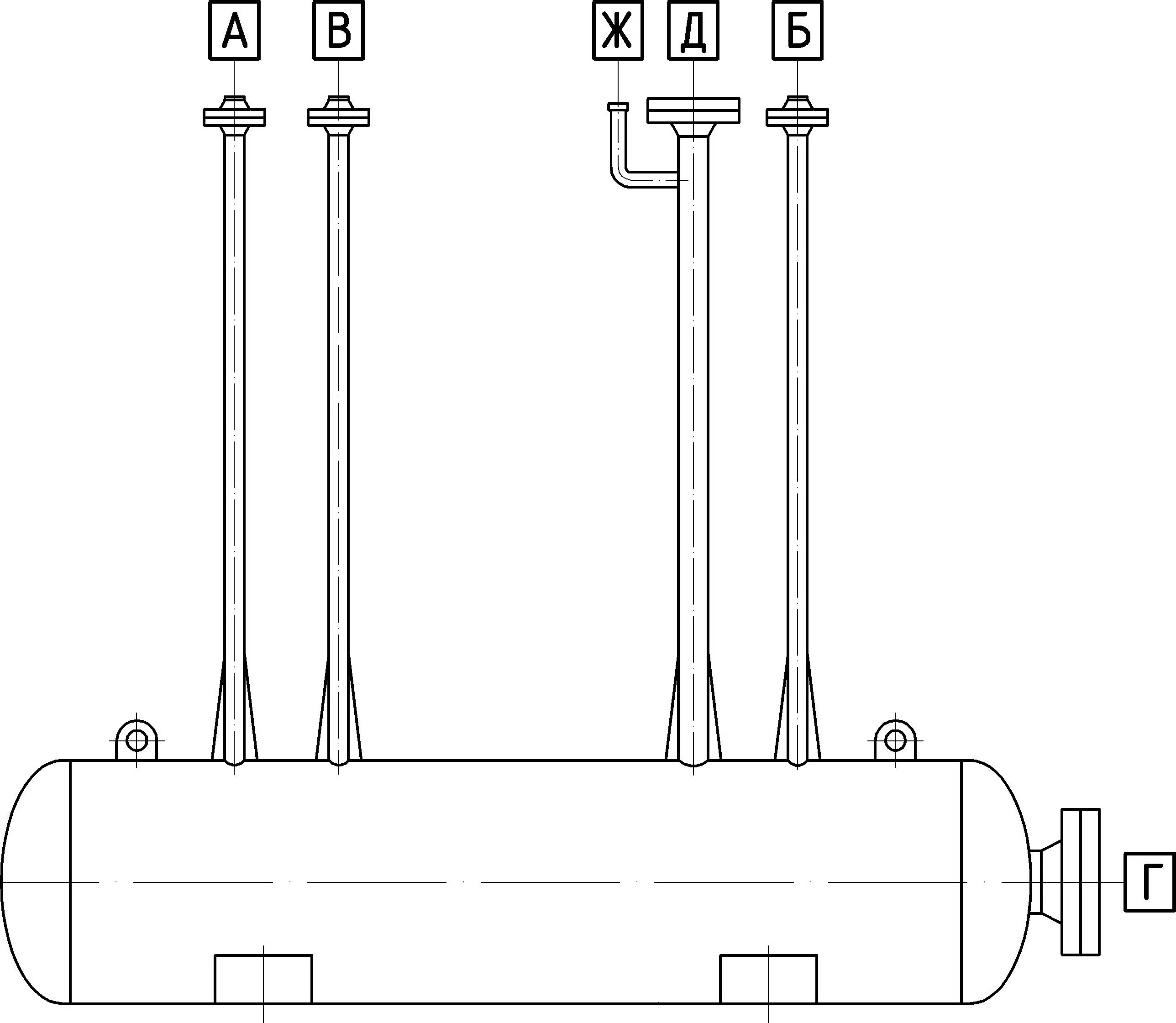

Емкость подземная (П) при монтаже заглубляется в грунт, согласно технического проекта и гидроизолируется.

При заказе  - ЕО-1,0-6,3-П-700/2  (V=1,0 м3, PN - 6,3 МПа, подземная,  диаметр  корпуса  700 мм, 08Х18Н10Т).

Емкости могут изготавливаться и других типоразмеров.

Технические характеристики и основные размеры емкостей будут предоставлены Заказчику по требованию.
