Деликвисцентный осушитель газа ОДГ

Осушители производятся в серийном варианте по ТУ У-29.2-32825921.002:2009, в корпусах для рабочего давления среды PN 0,6; 1,6; 6,3 и 8,0 МПа с условным проходом патрубков DN от 15 до 300 мм и производительностью от 40 до 80 600 нм3/час.

Осушитель газа типа ОДГ при нормальных условиях эксплуатации позволяет понизить точку росы осушаемого газа на 10-20 0С от исходной, в зависимости от параметров осушаемой среды (температуры, давления, влажности, скорости и др. показателей газа).

Предназначен: для поглощения влаги и осушки газов с приме­не­нием деликвисцентных солей:

  • природного газа - в составе  входного блока осушки и очистки АГНКС;
  • импульсного газа - на ГРС, КС, ГРП;
  • природного газа - при добыче  из скважин и его осушке перед транспорти­ровкой;
  • технического воздуха и газо­воздушных смесей, а также компре­ссор­ного воздуха - на промышленных объектах.

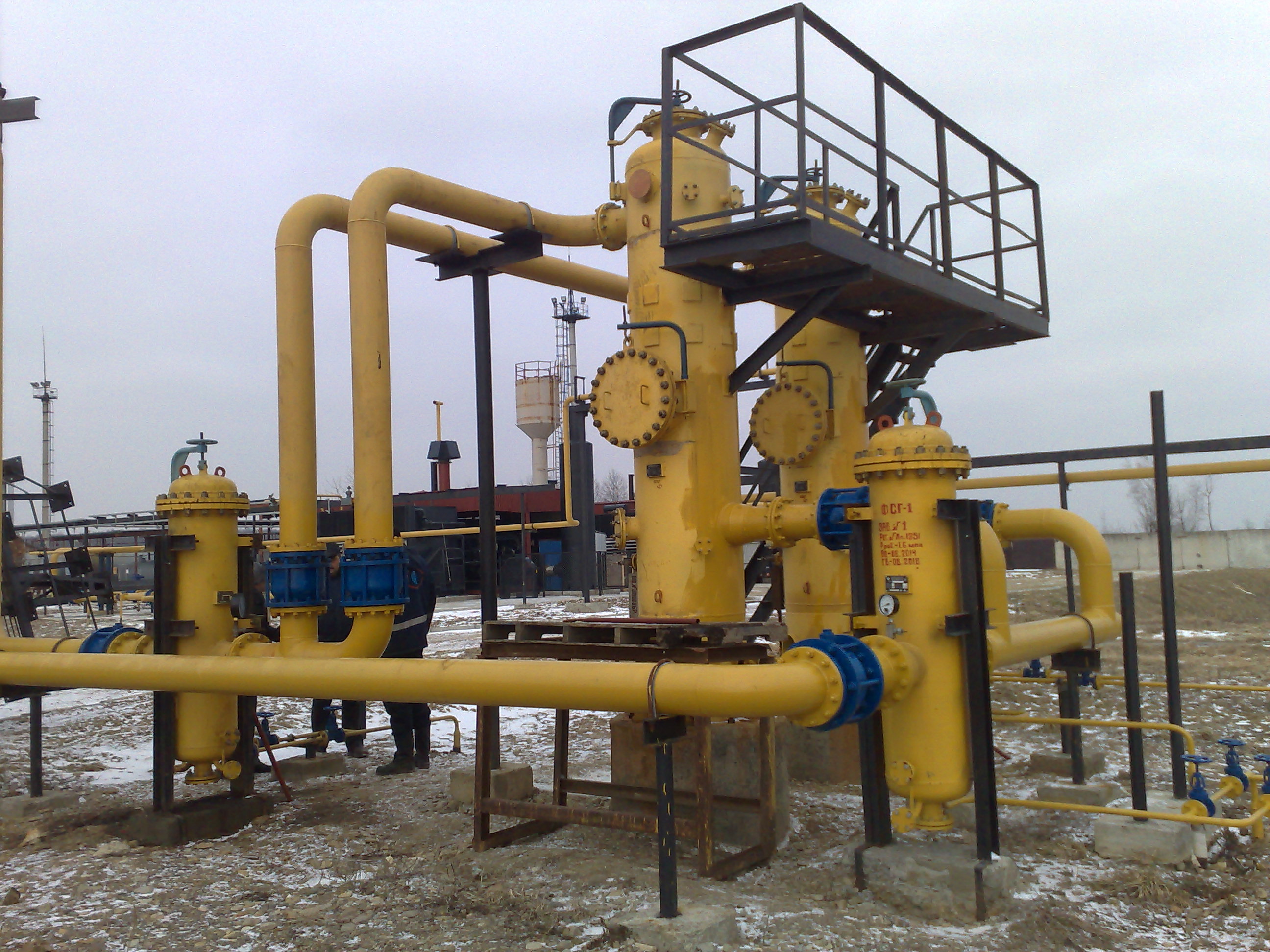

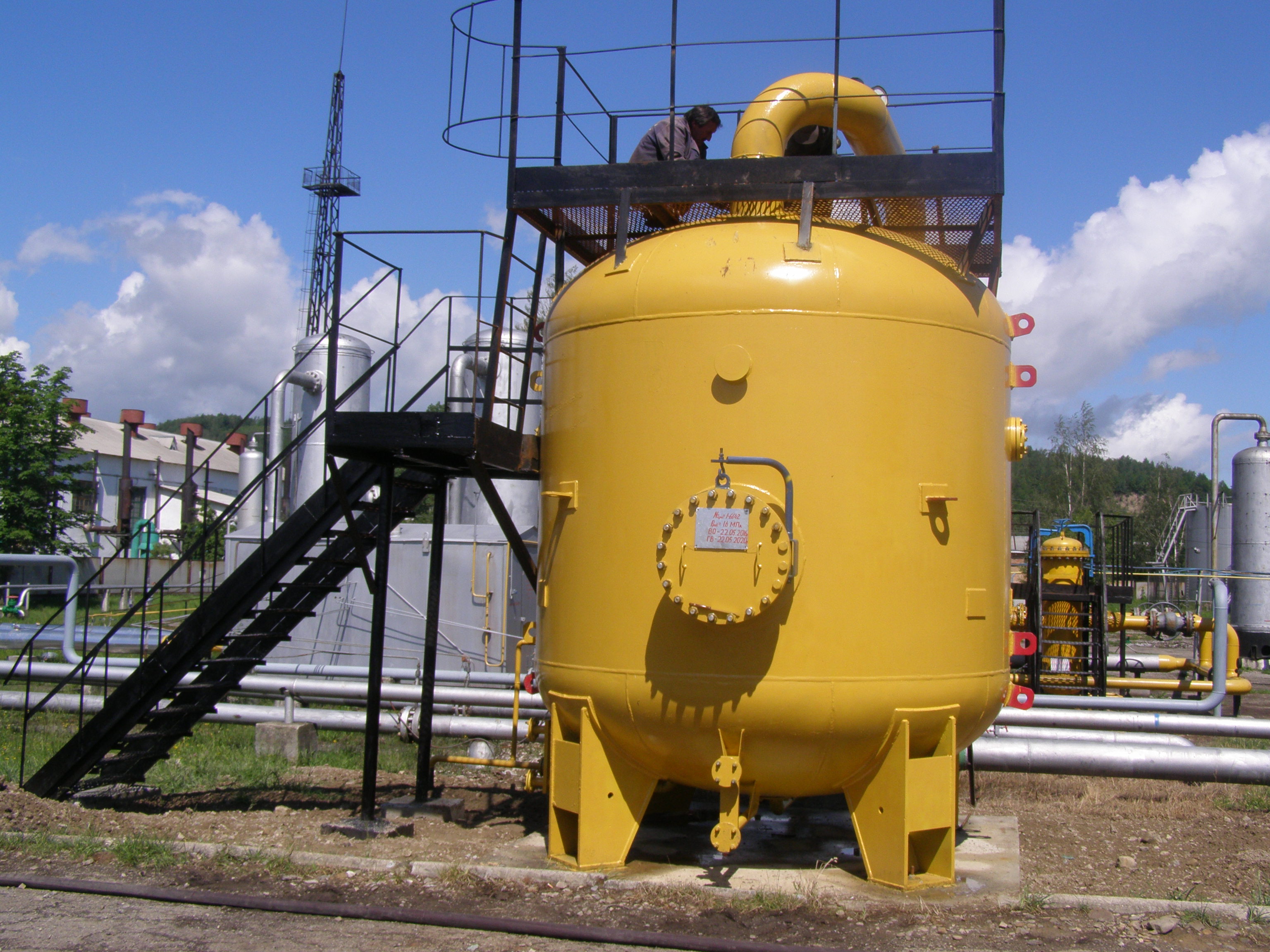

осушка газа  осушитель газа

Надежен в работе, прост в эксплуатации, легко встраивается в существующие схемы транспортировки и переработки газа.

Экологически безопасен, работает на основе принципа абсорбции при котором дегидратация (осушение) газа происходит при контакте газа с сухим гранулированным деликвисцентным сорбентом, который поглощая из газа влагу растворяется, образуя солевой рассол, стекает вниз и собирается в нижней части осушителя, после чего периодически удаляется.

В данном типе осушителя газа в качестве рабочего вещества используется таблетированный сорбент DESICCANT-R-GAS по ТУ У 20.5-32825921-003:2012, производства ООО НПФ «Робикон», на основе деликвисцентных солей (хлориды кальция, лития, натрия, магния и др.).

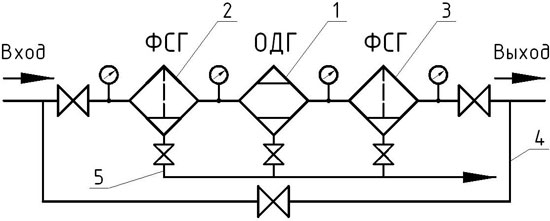

Рекомендуемая схема подключения ОДГ :

осушка газа схема подключения

  1. Осушитель газа ОДГ;
  2. Входной фильтр газа типа ФСГ;
  3. Выходной фильтр газа типа ФСГ;
  4. Байпасная линия трубопровода;
  5. Линия сброса конденсата и "рассола".

Осушители типа ОДГ отличаются от известных моделей осушителей такого типа:

  • наличие 2-х ступеней осушки газа при которых осушка  происходит не только в слое сухого сорбента, но и при активном контакте газа с соляным раствором;
  • повышенная эффективность работы осушителя и уменьшение расхода сухого сорбента не ме нее чем на 30%;
  • уменьшение процесса рекристаллизации соляного рассола в нижней части корпуса осушителя за счет снижения его концентрации при использовании в 1-й ступени осушки газа;
  • удобство, простота монтажа и технического обслуживания;
  • разъемный корпус и наличие съемных внутренних элементов, которые возможно заменять при техническом   обслуживании.

Осушители газа ОДГ поставляются  в полной комплектации с 100% готовностью к монтажу.

Более подробная информация об осушителях газа, процессе осушки, характеристиках рабочего сорбента и расчет теоретической динамики работы осушителей при рабочих условиях, будут предоставлены Заказчику по требованию, после предоставления им характеристик осушаемой среды и условий эксплуатации ОДГ.

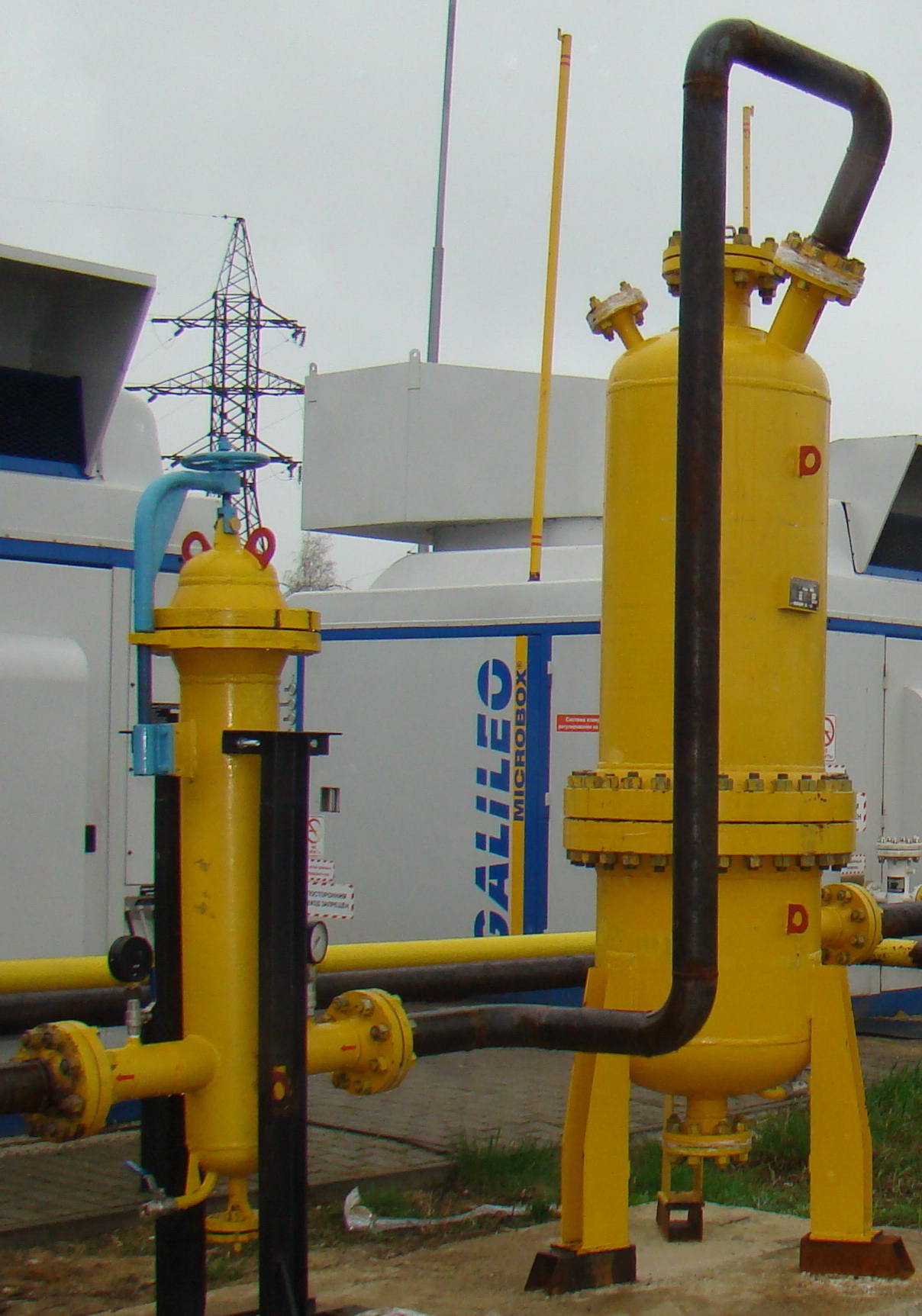

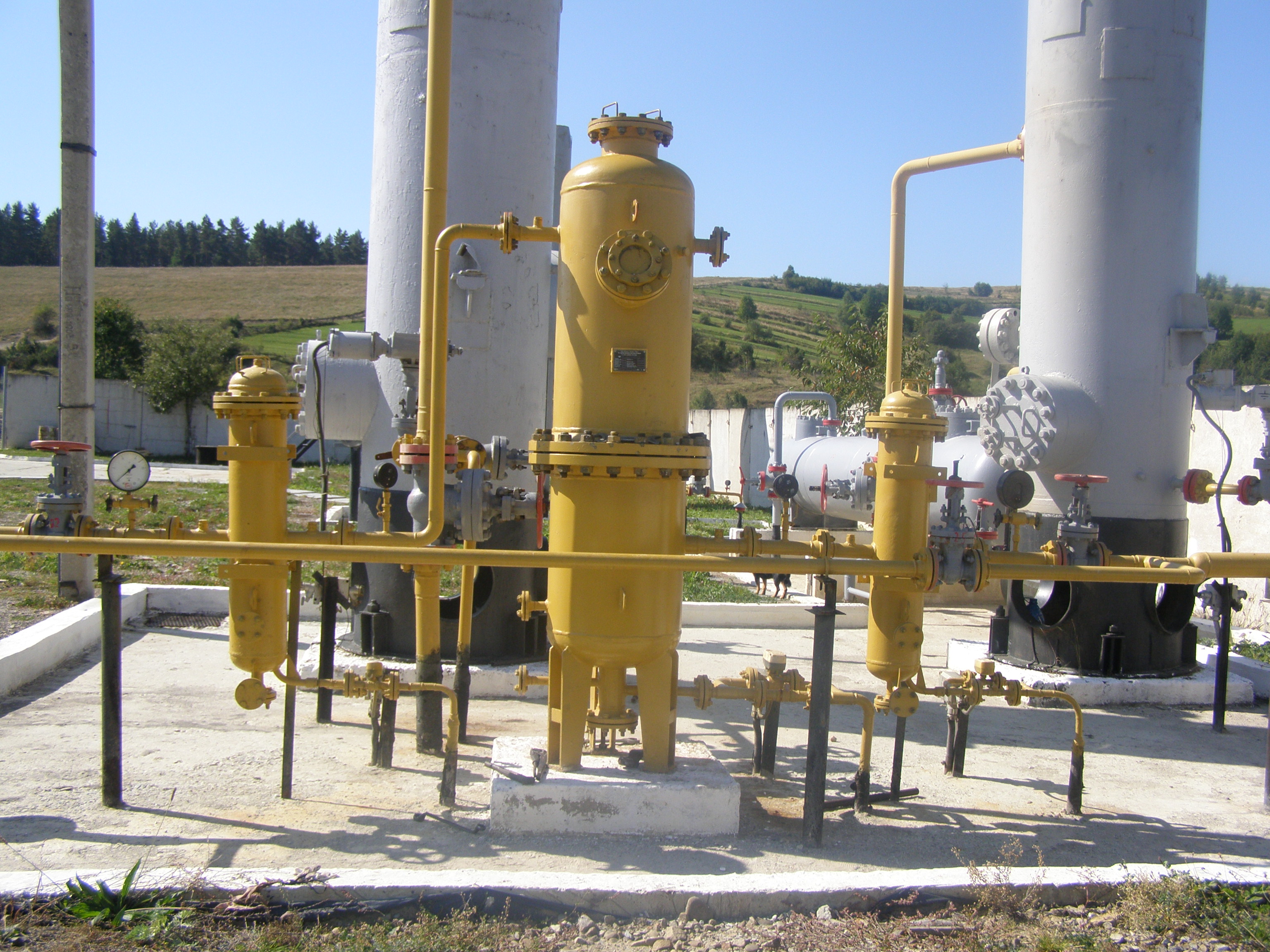

осушитель газа блок осушки газа
